Allegro MicroSystems APM81911同步DC-DC降压调节器模块的介绍、特性、及应用

ALLEGRO MICROSYSTEMS APM81911

Allegro MicroSystems APM81911同步DC-DC降压调节器模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-01

摘要： 高度集成，3A，低EMI器件，满足苛刻的电力输送要求。

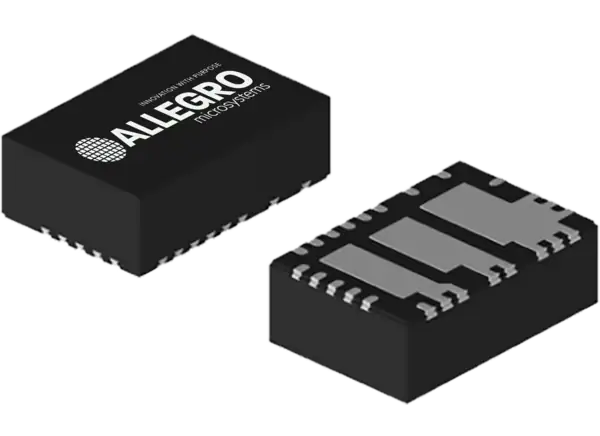

Allegro Microsystems APM81911同步DC-DC降压稳压器模块是高度集成的3A低EMI器件，可满足苛刻的电力输送要求。APM81911包括一个高性能DC-DC稳压IC、两个电容器和一个电感，采用紧凑的4mm × 6mm QFN封装。这些模块包括所有必要的控制和保护电路，以产生强大的/可扩展的DC-DC稳压器解决方案，在整个工作温度范围内具有±1.5%的输出电压精度。

1MHz至2.4MHz可编程，固定频率，峰值电流模式控制确保快速负载和线路瞬态响应。通过将FSET引脚连接到VCC来编程2.15MHz PWM开关频率。集成的V(IN)和BOOT引脚旁路电容器大大减少了产生噪声的热环路，显著改善了辐射EMI。扩频操作(抖动)可以进一步降低电磁干扰。APM81911-1部件变体可用于不需要抖动的应用程序。

保护功能包括脉冲逐脉冲限流，打嗝模式短路保护，BOOT开/短电压保护，V(IN)欠压锁定，V(OUT)过压保护和热关机。APM81911采用热增强型4mm × 6mm × 2.1mm 32引脚可湿侧面QFN封装(后缀“NB”)，带外露电源垫。
