onsemi ESD1014 ESD保护二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 设计用于保护高速数据线免受ESD, EFT和雷击。

onsemi ESD1014 ESD保护二极管设计用于保护高速数据线免受ESD、EFT和雷击的伤害。onsemi ESD1014在I/O线和地之间的最大电容为6pF。该设备提供强大的保护，每个人体模型的ESD等级为3B级(超过8kV)，每个机器模型的ESD等级为C级(超过400V)。ESD1014符合IEC 61000-4-2 (ESD) Level 4 at 30kV (Contact)标准，性能可靠。

特性

低电容(I/O线和GND之间最大6pF)
人体型号防静电等级为3B级(超过8kV)，机器型号为C级(超过400V)
保护以下IEC标准

IEC 61000-4-2 (ESD) Level 4-30kV(触点)

SZ前缀用于汽车和其他需要独特站点和控制更改要求的应用
AEC-Q101合格，具备PPAP能力
这是一个不含铅的设备

应用程序

高速通信线路保护
USB 1.1和2.0电源和数据线保护
数字视频接口(DVI)
显示器和平板显示器

T1/E1和T3/E3
10/100/1000以太网保护
千兆以太网保护

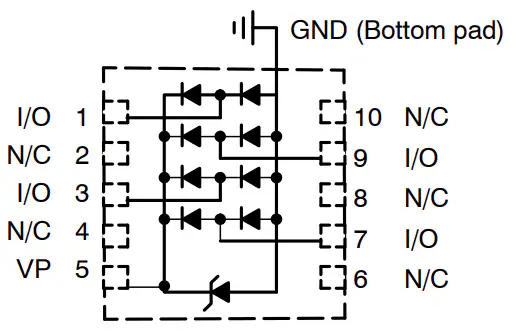

引脚配置及原理图
