英飞凌CYW20822 AIROC 蓝牙 LE模块的介绍、特性、及应用

INFINEON TECHNOLOGIES CYW20822

英飞凌CYW20822 AIROC 蓝牙 LE模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 完全集成的蓝牙 LE无线模块预装EZ-Serial固件。

英飞凌CYW20822 AIROC BLUETOOTH LE模块是完全集成的BLUETOOTH LE无线模块。器件包括板载晶体振荡器、无源元件、闪存和CYW20822硅器件。CYW20822支持外设功能(ADC和PWM)、UART、I(2)C和SPI通信，以及PDM接口。这些模块包括一个免版税的蓝牙堆栈，与20.2mm x 10.5mm x 2.3 mm封装中指定的蓝牙5.0核心兼容。CYW20822模块包括1MB嵌入式闪存，并预装EZ-Serial固件。

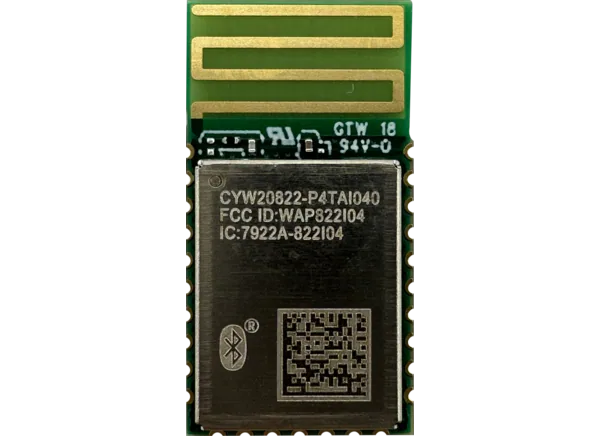

CYW20822完全符合BLUETOOTH SIG的要求，针对需要成本优化的蓝牙无线连接的应用。CYW20822提供两个认证版本:CYW20822- p4tai040和CYW20822- p4epi040。CYW20822-P4TAI040包括一个集成跟踪天线。CYW20822-P4EPI040通过射频焊盘输出支持外部天线。

特性

模块

+4dBm低功耗蓝牙
在4dBm时，连接范围可达250米
尺寸为20.2mm x 10.5mm x 2.3mm
蓝牙5.0核心规格合格模块，D065177声明ID
支持蓝牙2Mbps、1Mbps、500kbps、125kbps
通过FCC, ISED, MIC和CE法规认证
城堡焊垫连接，便于使用
1MB嵌入式模块上串行闪存
高达12个gpio
-45°C至+85°C的温度范围
16MHz Arm Cortex -M0微控制器单元MCU
最大TX输出功率
-101dBm蓝牙低功耗RX灵敏度为125kbps

电力消耗

1.3mA RX电流-95dBm
3mA TX电流-95dBm
在32KB RAM下保持2µA
0.8µ冬眠

功能

8 × 16位pwm
12 x GPIOs
求积译码器
模拟比较器
2x外设UART
2 x SPI
2 x (2) C
ADC(10位应用ADC, 1个差分输入或3个单端输入)
硬件安全引擎

经过验证的即用型硬件设计
成本优化的应用程序没有空间限制
非易失性存储器，用于自给自足的操作和无线更新
蓝牙SIG与QDID和申报ID列出
完全认证模块消除了设计、开发和认证过程所需的时间
预加载EZ-Serial固件提供了一个易于使用的命令界面来配置和使用该模块

应用程序

智能家居

家庭自动化。
传感器
节点

医疗保健

医疗设备
资产跟踪标签

工业

信标和传感器
资产跟踪
双向物联网传感器
