瑞萨电子RA8T1 Arm Cortex -M85微控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 配备高性能480MHz Arm Cortex -M85内核与Helium 。

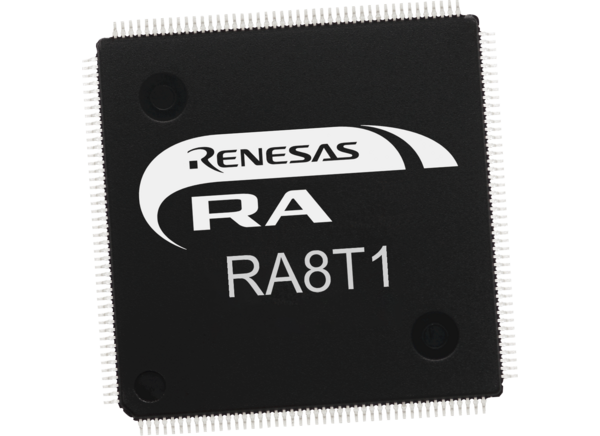

瑞萨电子RA8T1微控制器采用高性能480MHz Arm Cortex -M85内核和Helium 。瑞萨电子RA8T1提供高达2MB的代码闪存，具有双银行，后台和SWAP操作，12KB数据闪存和1MB带奇偶校验/ECC的SRAM。该微控制器具有高集成能力，包括以太网MAC控制器，USB 2.0全速，CANFD, SDHI, I3C和高级模拟功能。此外，它还集成了瑞萨安全IP，具有加密加速器，密钥管理支持，篡改检测和功耗分析阻力，与Arm TrustZone一起工作，提供集成的安全元件功能。

特性

Arm Cortex-M85内核与氦

Armv8.1-M体系结构概要文件
Armv8-M安全扩展
480MHz最大工作频率
内存保护单元(Arm MPU)
受保护内存系统架构(PMSAv8)
MPU_S (Secure MPU): 8个区域
非安全主控板(MPU_NS): 8个区域
SysTick计时器
嵌入两个系统棒计时器:安全和非安全实例
由CPUCLK或MOCO除以8驱动
CoreSight ETM-M85

内存

高达2MB的代码闪存
12KB数据闪存(100,000个程序/擦除(P/E)周期)
1MB SRAM，包含128KB TCM

-40℃至+125℃工作结温
包

100针LQFP (14mm × 14mm，间距0.5mm)
144针LQFP (20mm × 20mm，间距0.5mm)
176针LQFP (24mm × 24mm，间距0.5mm)
224针BGA (13mm × 13mm, 0.8mm间距)

连接

6x串行通信接口(SCI)，高达60Mbps
异步接口
8位时钟同步接口
智能卡接口
简单的IIC
简单的SPI
曼彻斯特编码(SCI0)
简单LIN (SCI0, SCI1)
2x I(2)C总线接口(IIC)
总线接口(I3C)
2个SPI (Serial Peripheral Interface)接口，最高可达60Mbps
USB 2.0全速模块(USBFS)
具有灵活数据速率(CANFD)的2x CAN
以太网MAC/DMA控制器(Ethernet /EDMAC)
2x SD/MMC主机接口(SDHI)

操作电压

V(CC): 1.68V ~ 3.6V
V(CC2): 1.65V ~ 3.6V

应用程序

高性能工业自动化系统
嵌入式控制应用

具有以太网连接的网络设备
具有密码学特征的安全通信系统
