德州仪器CC3300 & CC3301 SimpleLink 收发器的介绍、特性、及应用

来源:HQBUY 发布时间:2024-02-19

摘要: 高度集成的单芯片WLAN和BLUETOOTH 低功耗器件,采用40引脚,5mm x 5mm QFN封装。

德州仪器CC3300和CC3301 SimpleLink 收发器是高度集成的单芯片WLAN和BLUETOOTH 低功耗器件,采用40引脚,5mm x 5mm QFN封装,0.4mm间距,易于设计集成。这些第10代连接组合芯片基于成熟的技术,是TI连接组合集成器件的补充。这些模块非常适合在运行TCP/IP的Linux或RTOS主机上使用成本敏感的嵌入式应用程序,其中IP层的峰值吞吐量要求最高为50Mbps。TI CC3300和CC3301 SimpleLink收发器为嵌入式设备应用带来Wi-Fi 6的效率,具有较小的PCB占地面积和优化的物料清单(BOM)。应用包括电网基础设施、建筑和家庭自动化、零售自动化和支付、医疗和家电。


特性

  • 高度优化的Wi-Fi 6和蓝牙低功耗5.2系统,适用于成本敏感的工业嵌入式应用

  • 旨在与任何能够运行TCP/IP堆栈的MPU或MCU主机集成

  • wi - fi 6

    • MAC、基带和射频收发器,支持IEEE 802.11 b/g/n/ax

    • TWT和OFDMA,提高效率

    • 使用支持WPA2和WPA3的基于硬件的加密和解密

    • 优秀的互操作性

  • 低功耗蓝牙5.2

    • 蓝牙5.2支持远距离和高速物理网络(高达2mbps)

    • 主机控制器接口(HCI)传输蓝牙与选项共享SDIO或UART

  • 集成2.4GHz PA的完整无线解决方案,输出功率高达+20dBm,实现出色的Wi-Fi性能和更长的BLE

  • 范围

  • 应用程序吞吐量高达50Mbps

  • 支持4位SDIO或SPI主机接口

  • 增强的安全

    • 安全主机接口

    • 固件的身份验证

    • Anti-rollback保护

  • 先进的功能。

    • 多角色支持(STA和AP),可直接与不同RF信道(Wi-Fi网络)上的其他Wi-Fi设备连接

    • 可选天线分集或选择

    • 3线或1线PTA与额外的2.4GHz无线电(例如,Thread或Zigbee )外部共存

  • 电源管理

    • 1.8V(主),V(IO), V(pp)

    • 2.1V ~ 4.2V V(PA)

  • 时钟源

    • 40MHz XTAL快速时钟

    • 内部LFOSC或外部32.768kHz慢时钟

  • 易于设计,40引脚,5mm x 5mm四平无引线(QFN)封装,0.4mm间距

  • -40℃~ +105℃工作温度范围


应用程序

  • 电网基础设施

  • 楼宇及家居自动化

  • 电器

  • 医疗

  • 零售自动化和支付

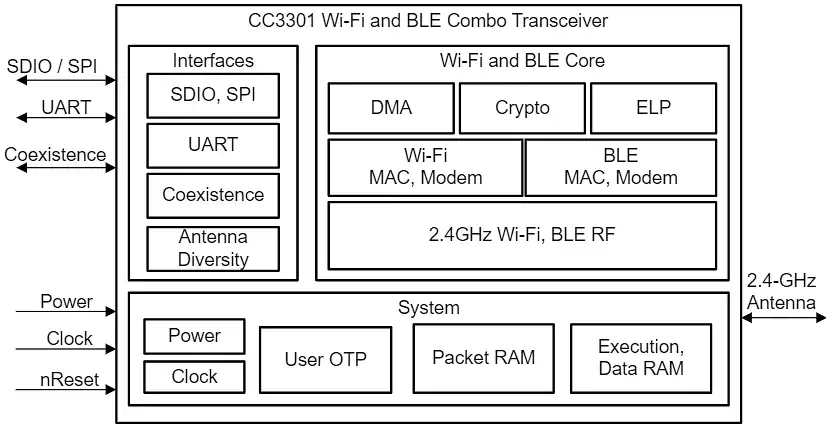

系统图
