摘要： 为满足基于平板探测器(FPD)的数字x射线系统的要求而开发。
德州仪器AFE3256 256-Ch模拟前端(AFE)是为满足基于平板探测器(FPD)的数字x射线系统的要求而开发的。AFE3256具有256个积分器，具有双银行的相关双采样器(cds)和256:2模拟多路复用器。该器件包含两个16位连续逼近寄存器(SAR)模数转换器(adc)。来自adc的串行数据以低压差分信号(LVDS)格式提供。
TI AFE3256，通常也被称为读出集成电路(ROIC)，利用多种电源模式和系统内调试选项等功能优化了整体系统性能。休眠和待机模式允许大量省电，这对电池供电的系统至关重要。
高性能:
440电子RMS时的噪声(1.2pC输入电荷范围)
低相关噪声
全通道积分非线性在16位±2LSB
扫描时间小于16μs ~ 204.8μs
集成:
可编程满量程输入电荷范围0.3pC至12.5pC，分辨率0.3pC
内部定时发生器(TG)
内置相关双采样器
软件可编程电子或空穴集成模式
流水线集成和读取，以提高集成期间的数据读取吞吐量
串行LVDS输出
片上温度传感器
256个频道
片上，16位ADC
供电方案简单，单台1.85V电源运行
多种电源模式，功耗从1mW/ch到2mW/ch
关机模式的睡眠和待机
bin模式支持

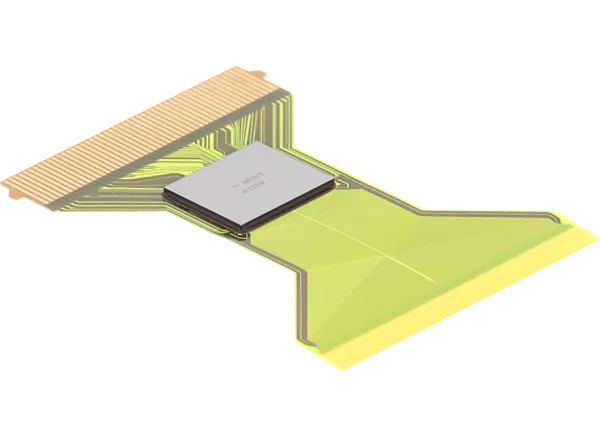

定制片上芯片(COF)封装
平板x射线探测器
负责探测器
电容测量
