Analog Devices公司EV-ADGS2414DSDZ评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-18

摘要： 设计评估和演示了由SPI控制的ADGS2414D高密度八进制SPST开关。

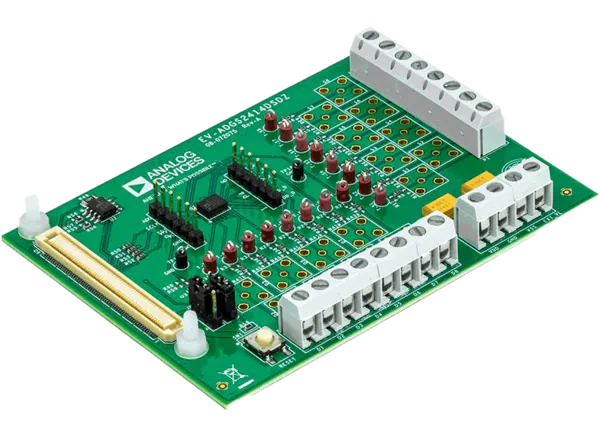

Analog Devices公司EV-ADGS2414DSDZ评估板设计用于评估和演示由SPI控制的ADGS2414D高密度八进制SPST开关。这个串行外设接口(SPI)具有循环冗余校验(CRC)，无效的读写地址和SCLK计数错误检测。EV-ADGS2414DSDZ板由EVAL-SDP-CB1Z (SDP- b)系统演示平台(SDP)管理，该平台通过USB 端口连接到PC。该板具有±4.5V至±16.5V双电源电压范围和5V至20V单电源电压范围。典型的应用包括自动测试设备、仪器仪表、数据采集、继电器更换、航空电子设备、音频和视频交换以及通信系统。

特性

带有错误检测的SPI:

包括CRC，无效的读写地址，和SCLK计数错误检测

模拟电源电压:

±4.5V至±16.5V双电源
5V至20V单电源

PC控制结合评估软件
EVAL-SDP-CB1Z (SDP-B)系统演示平台

应用程序

自动测试设备
仪表
数据采集
继电器替代

航空电子设备
音视频切换
通信系统

必需的设备

EVAL-SDP-CB1Z (SDP-B)控制板
直流电压源:

±16.5V(双电源)
20V(单电源)

可选3.3V数字逻辑电源

模拟信号源
测量电压的方法，如数字万用表(DMM)
ACE软件自带EV-ADGS2414DSDZ插件
