onsemi NVBLS1D5N10MC n沟道PowerTrench MOSFET的介绍、特性、及应用

来源:HQBUY 发布时间:2024-02-18

摘要: 具有高热性能和低RDS(on),以尽量减少传导损失。

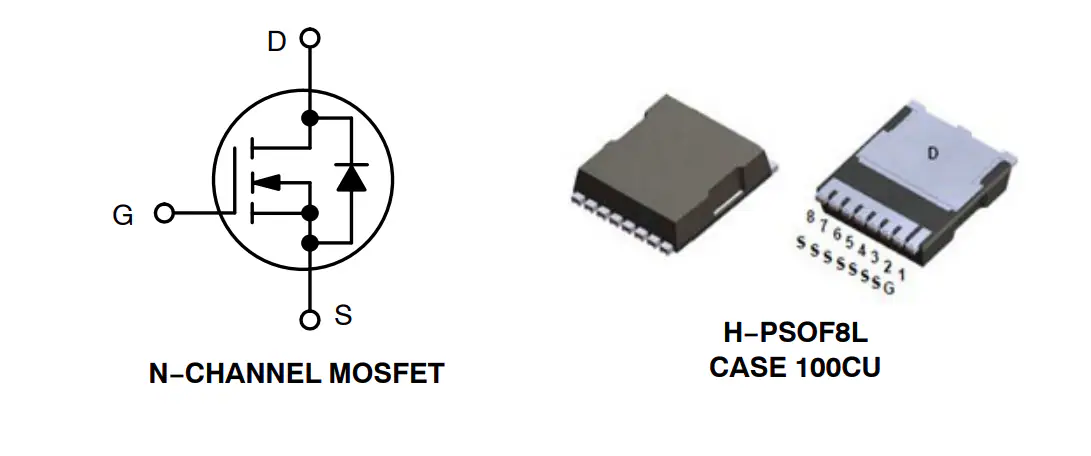

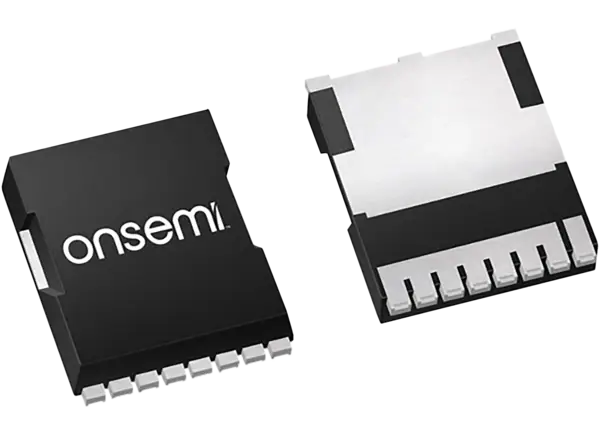

onsemi NVBLS1D5N10MC n沟道PowerTrench MOSFET具有高热性能和低R(DS(on)),可最大限度地减少传导损耗。NVBLS1D5N10MC通过AEC-Q101认证,具备PPAP功能,是汽车应用的理想选择。

onsemi NVBLS1D5N10MC MOSFET采用TOLL封装,工作结和存储温度范围为-55°C至+175°C。


特性

  • 低R(DS(on)),最小化传导损耗

  • 低Q(G)和电容,最大限度地减少驱动器损耗

  • 通过AEC-Q101认证,具备PPAP能力

  • 降低开关噪声/EMI

  • 无铅,符合rohs标准


应用程序

  • 开关电源

  • 电池反保护

  • 电源开关(高侧驱动、低侧驱动、h桥等)


规范

  • 最大连续漏极电流300A

  • 1.5毫欧最大10V R(DS(ON))

  • 100V漏源电压

  • ±20V栅源电压

  • 900A脉冲漏极电流

  • -55°C至+175°C工作结和存储温度范围


典型的应用程序
