摘要： 在频率范围高达750kHz的宽输出条件下提供宽调光范围操作。
onsemi NCL30159 LLC转换器控制器在高达750kHz的频率范围内提供宽输出条件下的宽调光范围操作。NCL30159电感电感电容器(LLC)是一种初级侧电流模式控制器，在待机，开串保护和专用启动方面具有高效率。转换器控制器提供高压启动和棕灭检测，这大大简化了电源或LED串驱动器的设计。这个NCL30159控制器允许最大功率限制功能。模拟调光能力与PWM调光相结合，用于设计窗口LED驱动器并控制LED串的总光通量。

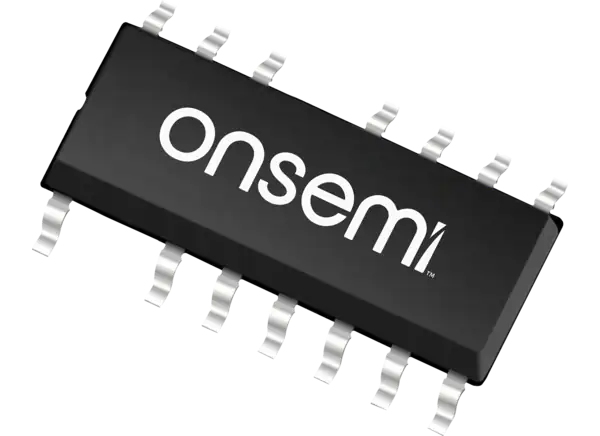

该转换器控制器采用SOIC - 16封装，并集成了带初级电流传感的半桥输出驱动器。的
控制器适用于外部元件最少的照明应用。典型应用包括窗口(CP) LED驱动器，可调光LED驱动器，低成本高效LED照明，电动汽车电池充电器和电视机电源。
集成高压启动电路，带电源过电检测
高达750kHz的高频操作(从20kHz开始)
电流模式控制方案
自动死区与最大死区夹
过流和开串保护
LED串短路保护
专有的空载操作跳过周期
专用软启动顺序，避免硬切换
Pb-free设备
50mV低侧驱动压降
输出源短路电流0.8A
1.5A输出吸收短路电流
10μA泄漏电流
低成本高效LED照明(50W ~ 300W)
窗口(CP) LED驱动器
可调光LED驱动器
电动汽车电池充电器
电视机电源
