Vishay General Semiconductor T6NxCA SMD PAR 瞬态电压抑制器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-12

摘要： 在低调的DFN3820A封装中提供高温稳定性和高可靠性条件。

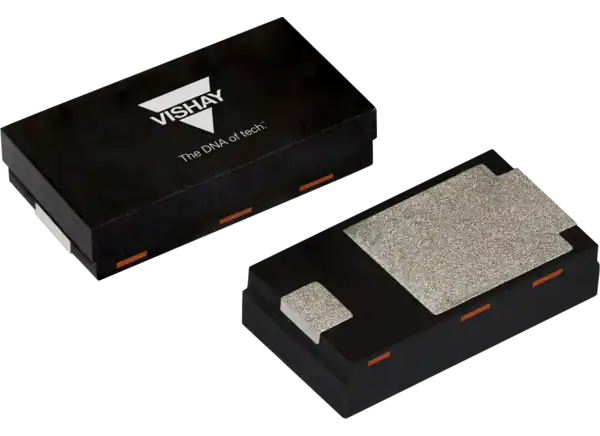

Vishay General Semiconductor T6NxCA表面贴装PAR 瞬态电压抑制器(TVS)在低规格(0.88mm典型)DFN3820A封装中提供高温稳定性和高可靠性条件。通过aec - q101认证的TVS二极管具有适合客户AOI(自动光学检测)的侧可湿侧翼。这些双向器件的范围从T6N12CA到T6N100CA变体。出色的夹紧能力使其能够用于敏感电子产品，防止电感负载切换和汽车应用中ic, MOSFET和传感器单元信号线上的雷电引起的电压瞬变。

特性

低轮廓无引线DFN3820A封装，典型高度0.88mm，侧面可湿侧翼，适合客户AOI(自动光学检测)
理想的自动放置
结钝化优化设计，钝化各向异性整流器技术
T(J) = +185°C能力，适合高可靠性和汽车要求
双向的极性
单路配置
优异的夹紧能力

高温稳定
高可靠性的条件
600W峰值脉冲功率(10/1000μs)
符合MSL 1，根据J-STD-020, LF最大峰值为+260°C
AEC-Q101合格，汽车订货代码:基P/NHM3
兼容SMP (DO-220AA)封装外壳外形
成型化合物符合UL 94V-0可燃性等级
镀锡亚光引线，可按照J-STD-002和JESD 22-B102焊接，HM3后缀满足JESD 201 2级晶须测试
无铅，无卤，符合rohs标准

应用程序

消费者/娱乐

服务器电源模块
数字媒体控制器
AV信号扩展器

医疗
工业

自动化
驱动和工具
基础设施

电信
电脑

服务器电源模块
数字媒体控制器
AV信号扩展器

汽车

汽车电气化(电动动力系统)
汽车智能(智能汽车)

规范

12V至100V范围
10.2V至85.5V的电压范围
脉冲最大峰值功耗为600W，波形为10/1000μs
1.0mA试验电流
最大反漏范围1.0μA ~ 2.0μA
4.4A至35.9A最大峰值脉冲浪涌电流范围

16.7V至137V最大箝位电压范围
热阻

最大连接温度175°C/W，典型值140°C/W
最大连接温度为6.5°C/W，典型温度为5°C/W

30kV ESD抗扰度
-65°C至+185°C工作结温范围
