摘要： 具有高效DC-DC升压转换器架构的恒流LED驱动器。
Kinetic Technologies KTD257M 39V/26V升压LED驱动器是一款多功能恒流LED驱动器，具有高效DC-DC升压转换器架构。低侧功率MOSFET集成到器件中，最大限度地减少了外部元件的总数。独特的技术和0.9A的高电流限制允许KTD257M驱动高达39V的输出(串联10个led)。KTD257M可以提供160mA的总电流，每串三个串联led。该驱动器还可以在实现高转换效率的同时最大限度地提高电流能力。优化的900kHz开关频率使外部元件尺寸很小。该驱动器允许宽范围的PWM调光频率通过EN引脚。

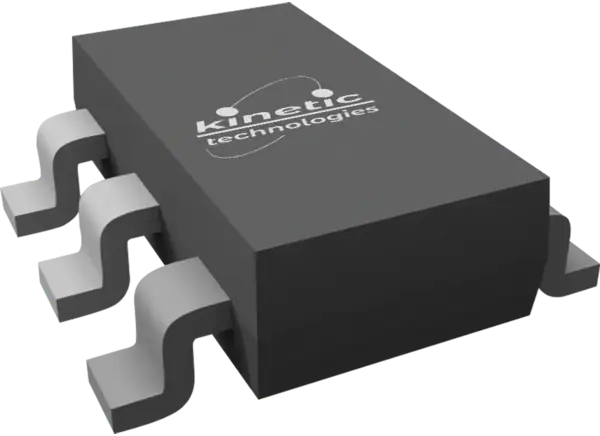

KTD257M内置各种保护功能，包括逐周期输入限流保护，LED开路(输出过压)保护和热停机保护。关机时漏电流小于1µA。Kinetic Technologies KTD257M采用符合RoHS和绿色标准的6引脚TSOT23封装。
宽输出范围，高达10x系列led
集成40V大电流开关(0.9A限位)
2.7V ~ 5.5V (IN)
高效PWM变换器(高达90%)
低200mV反馈电压
39V LED开路(OVP)保护
高900kHz开关频率
100Hz至200kHz PWM调光频率
简单，溶液体积小
集成软启动
关闭电流小于1µA
小型TSOT23-6包装
-40℃~ +85℃温度范围
符合rohs标准，绿色环保
LED背光
移动电话
手持设备
数码相框
汽车导航
2.7V至5.5V输入工作范围
2.65V最大输入欠压锁死(UVLO)
0.15V典型UVLO迟滞
0.9MHz典型振荡器频率
95%(典型)最大占空比
39V典型过电压阈值
典型启动时间为400µs
190°C/W的结对环境热电阻
最大功耗0.526W
39V标称过电压阈值
0.1kHz至200kHz调光频率
