摘要： 提供一个集成的初级驱动电路，二级控制器，和安全兼容的反馈。
单片电源系统(MPS) MPX2003 All-in-One反激控制器提供集成的主驱动电路，辅助控制器，同步整流驱动器和符合安全标准的反馈。这些反激控制器提供了优于主侧调节(PSR)和二次侧调节(SSR)的优势。MPX2003控制器可以在重负载下工作在连续导通模式(CCM)，然后在负载降低时工作在准谐振模式(QR)。当设备进入突发模式时，这些控制器开关频率(f(SW))固定在20kHz，可以防止可听到的噪音。MPX2003控制器在大多数负载条件下都能产生高效率，同时改善电磁干扰(EMI)性能。
这些控制器包括VCC过压保护(OVP)，一次过流保护(POCP)，二次感输出过载保护(OLP)，内部棕入/棕出(B/I和B/O)和短路保护(SCP)。典型的应用包括高性能USB PD适配器，离线电池充电器，高效和大电流电源。
隔离电压大于3750V(AC)
保护功能:
V(CC)过压保护(OVP)
一次过流保护(POCP)
副感输出过载保护(OLP)
内部BrownIn/BrownOut (B/I和B/O)
短路保护(SCP)
电流检测短路保护(SSP)
电流感开路保护(SOP)
SR闸开/短路保护(SGOP/SGSP)
SRD异常保护(SRDP)
OVP和欠压保护(UVP)
内部热关闭(TSD)
欠压锁定(UVLO)
外部触发保护(Ext.P)
集成多模:
断续导通模式(DCM)
准共振(QR)模式
连续传导模式(CCM)
反激控制器，二次侧同步整流器(SR)传感/驱动电路，以及符合安全要求的反馈链路
集成650V一次侧电流源和150V二次侧电流源
待机模式下小于30mW
改进SR控制，运行可靠，效率更高
100%生产HIPOT合规测试
UL1577和IEC62368通过安全认证
DIN VDE V 0884-17正在加工中

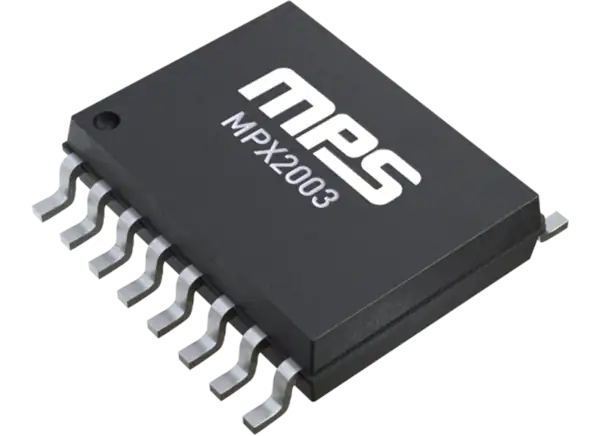

在TSOICW16-15和SOICW-16包中提供
高性能USB PD适配器
离线电池充电器
高效率、大电流电源
