单片电源系统(MPS) EVX2003-Y-00D评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-12

摘要： MPX2003是一款65W USB type-C 3.0电源适配器。

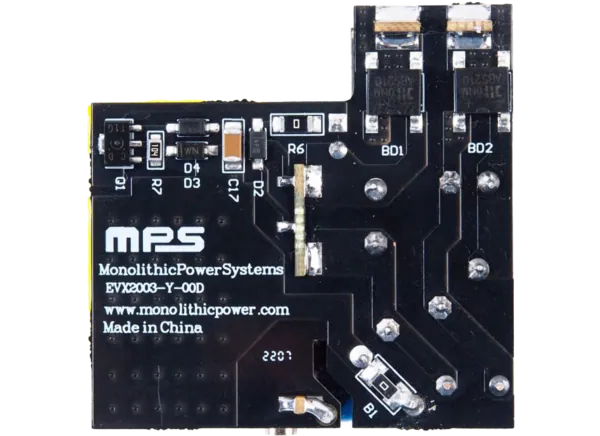

单片电源系统(MPS) EVX2003-Y-00D评估板设计用于演示MPX2003，一款65W USB type-C Power Delivery (PD) 3.0适配器。该评估板具有非常小的外形尺寸和高功率密度。EVX2003-Y-00D具有非常低的空载功耗(小于40mW)。该高效评估板满足DOE六级和CoC二级要求。EVX2003-Y-00D评估板为具有20V/3.25A、15V/3A、12V/3A、9V/3A或5V/3A输出的通用离线隔离电源提供了参考设计。该器件是高性能USB PD适配器、离线电池充电器、高效、大电流电源的理想选择。

特性

100%生产HIPOT合规测试
UL1577和IEC62368已通过安全认证，DIN VDE V 0884-17正在进行中
集成多模:

断续导通模式(DCM)
准共振(QR)模式
连续传导模式(CCM)

反激控制器，二次侧同步整流器(SR)传感/驱动电路，以及符合安全要求的反馈链路
集成650V一次侧电流源和150V二次侧电流源
待机模式下小于30mW
改进SR控制，运行可靠，效率更高
V(CC)过压保护(OVP)
一次过流保护(POCP)
第二感输出过载保护(OLP)
内部Brown-In和Brownout (B/I和B/O)保护

短路保护(SCP)
电流检测短路保护(SSP)
电流感开路保护(SOP)
SR闸开和短路保护(SGOP和SGSP)
异常保护(SRDP)
OVP和欠压保护(UVP)
内部热关闭(TSD)
欠压锁定(UVLO)保护
外部触发保护(Ext.P)
在TSOICW16-15和SOICW-16包中提供

规范

供电3.0时输出电压(V(OUT)) /输出电流(I(OUT)):

20 v / 3.25 a
15 v / 3
12 v / 3
9 v / 3
5 v / 3

90VAC ~ 264V(AC)交流输入电压范围(V(IN))
47Hz ~ 63Hz交流输入频率范围

空载功耗小于40mW
隔离电压大于3750V(AC)

应用程序

高性能USB PD适配器
离线电池充电器

高效的
大电流电源
