摘要： 经过验证的设计可评估MAX15159高压多相升压/反激控制器。

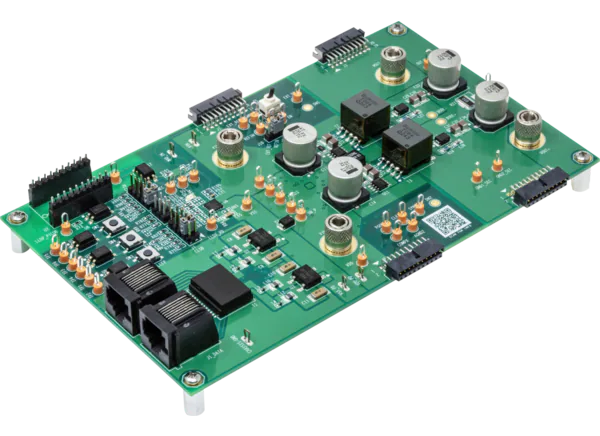

Analog Devices公司MAX15159EVKIT#评估套件提供了一种经过验证的设计，用于评估具有增强低侧MOSFET栅极驱动器功能的MAX15159高压多相升压/反激控制器。MAX15159控制器设计支持单相，双相，三相或四相升压/反激配置。在40V至60V的输入电压范围内工作，评估套件提供默认54V输出电压，而输出电压可通过改变FB引脚的电阻分压器或使用1.5V至2.2V范围内的外部REFIN输入电压来配置。EV套件在经过验证的六层PCB设计上使用MAX15159。EV套件还具有板载RCD电路，可为MAX15159提供10V电源电压。三相或四相操作需要两个MAX15159 EV套件。
输入电压范围为40V至60V，可反激配置
54V输出电压
-40℃~ +85℃温度范围
香蕉插孔输入和输出电压
可调限流
可配置输出电压和补偿参数
灵活调整输出电压的REFIN功能启用
完全组装和测试
通信
工业
多相的回程
IEEE802.3bt供电设备
1个80V(DC)电源(PS1)
1x可选6V(DC)电源(PS2)
0A ~ 1.6A负载
数字电压表
示波器和探头
