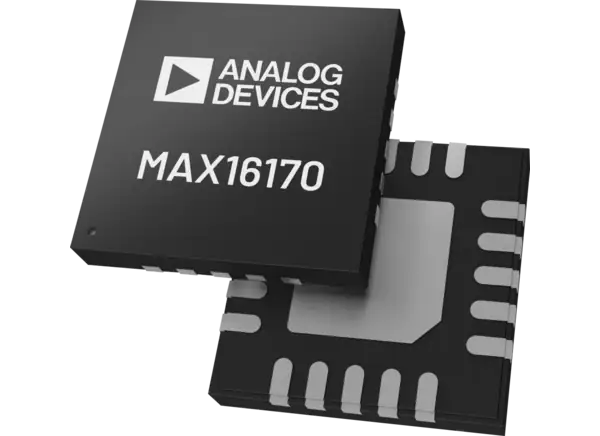

Analog Devices公司MAX16170高压理想二极管控制器为汽车应用提供完整的系统级保护。4mm x 4mm x 0.75mm, 20引脚，侧面可湿，TQFN封装的MAX16170通过增加诊断，强大的故障恢复模式和高侧集成电流检测放大器(CSA)增强了系统的安全性，可靠性和性能。MAX16170具有双栅极驱动器拓扑结构，支持共漏配置，并保护系统免受反向电压，输入过压(OV)，欠压(UV)，过流和热故障条件的影响。在上电过程中，该器件监测外部电源金属氧化物半导体场效应晶体管(mosfet)的健康状况，以防止其开路或短路。当一个或两个功率mosfet损坏时，它保证一个开漏输出(FETOK)。此外，该器件还提供了一个开漏故障输出(FLT)，当存在故障状态时，FLT会保持低电平。
