摘要: 高效率器件集成mosfet工作在3.5V至36V的输入电压范围内。

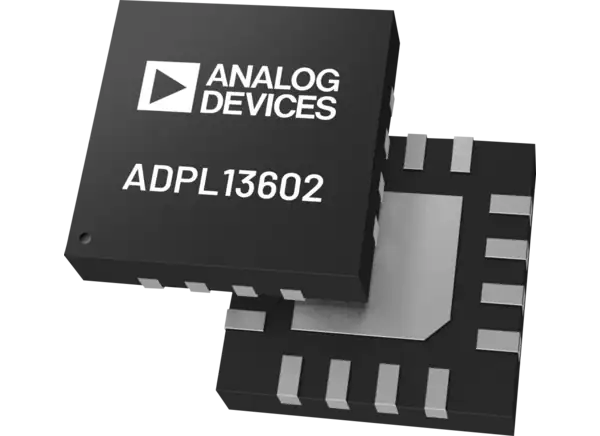

Analog Devices公司ADPL13602同步降压DC-DC转换器是一种高效率元件,集成了mosfet,工作电压范围为3.5V至36V。16引脚(3mm x 3mm) TQFN-EP封装的ADPL13602可提供高达2.4A的电流。输出电压可编程从1V到90%的V(IN)。整个输出电压范围内的内置补偿消除了外部补偿元件的需要。
ADI ADPL13602具有峰值电流模式控制架构。ADPL13602可以在强制脉宽调制(PWM)或不连续传导模式(DCM)下工作,以实现全负载和轻负载条件下的高效率。ADPL13602提供低最小导通时间,允许高开关频率和更小的解决方案尺寸。该器件在-40°C至+125°C范围内提供±1.5%的反馈电压调节精度。
减少外部组件和总成本
没有肖特基同步操作
内部补偿组件
全陶瓷电容器,布局紧凑
减少DC-DC稳压器的库存数量
宽3.5V至36V输入
可调输出电压范围从1V到90% V(IN)
在温度范围内提供高达2.4A的电压
400kHz至1.5MHz可调频率范围
降低功耗
最高效率95%
宽2.4V至12V引导偏置输入(EXTV(CC)),提高效率
在恶劣的工业环境下可靠运行
打嗝模式过载保护
可调和单调启动与预偏输出电压
内置输出电压监测与复位
可编程的EN/UVLO阈值
宽工业-40°C至+125°C环境工作温度范围或-40°C至+150°C结温范围
工业控制电源
分布式供电调节
壁式变压器调节
高压,单板系统
