ANALOG DEVICES INC. ADPL13602EVKIT

Analog Devices公司ADPL13602EVKIT#评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-18

摘要： ADPL13602高效、同步降压DC-DC变换器的可靠设计。

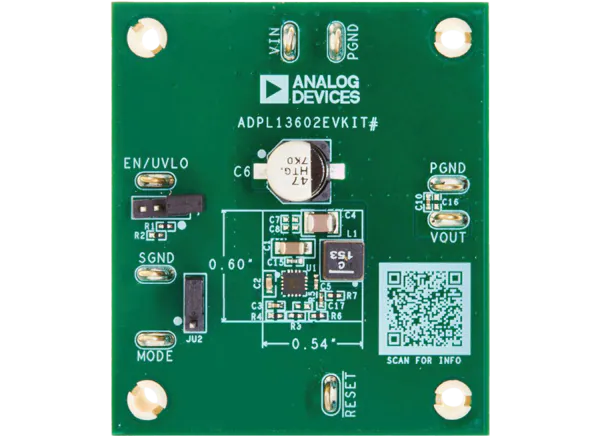

Analog Devices公司ADPL13602EVKIT#评估套件提供了一个经过验证的设计，用于评估ADPL13602高效、同步降压DC-DC转换器。EV套件从6.5V到36V输入电源提供5V/2.4A输出。EV套件的开关频率预设为500kHz，以获得最佳效率和组件尺寸。EV套件具有可调输入欠压锁定，可调软启动和开漏复位信号。ADI ADPL13602EVKIT#还提供了一个针对热性能进行优化的良好布局示例。

特性

操作从6.5V到36V输入电源
5V输出电压
输出电流高达2.4A
500kHz开关频率
使能/欠压锁定输入，电阻可编程UVLO阈值

软启动时间可调
开路漏极复位输出
过流和过温保护
成熟的印刷电路板(PCB)布局
完全组装和测试

应用程序

工业控制电源
分布式供电调节

壁式变压器调节
高压，单板系统

必需的设备

6.5V ~ 36V, 2.5A直流输入电源
承载能力2.4A
1个数字电压表(DVM)
