Analog Devices公司MAX25561 ASIL B LED背光驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-18

摘要： 在400kHz至2.2MHz的开关频率范围内工作，并包含扩频。

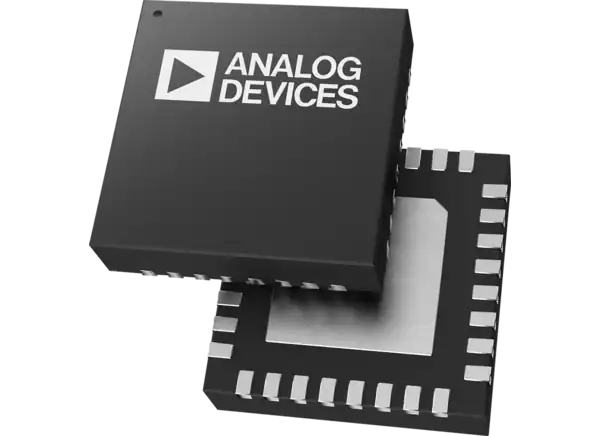

Analog Devices公司MAX25561 ASIL B LED背光驱动器是6通道器件，具有集成的电流模式升压控制器，在400kHz至2.2MHz的开关频率范围内工作，并包含扩频。可选择的相移输出通道包括减少EMI。TQFN封装的MAX25561每个通道提供高达220mA的电流，工作温度范围为-40°C至+125°C。通过独特的输入电压开关方案，Analog Devices的MAX25561可以工作到非常低的电池电压。广泛的诊断和I(2)C接口包括，以协助系统ASIL B合规性。

特性

操作低至3V电池输入，同时保持5V栅极驱动，宽升压占空比范围
升压或SEPIC电流模式DC-DC控制器

400kHz至2.2MHz工作频率范围
可选扩频
是否可以与外部时钟同步

LED电流汇

每串输出电流高达220mA
输出调节电压低
可选信道间相移

调光

200Hz时，比例为15000:1
外部或内部(I(2)C)
混合调光比大于15000:1

集成电荷泵驱动系列nMOSFET
温度折叠式使用外部NTC温度传感器
快速启动选项，无需I(2)C干预，仅使用EN引脚

I(2)带有CRC的C接口，可读出所测DIM引脚占空比和频率
FLTB输出提供诊断信息

led短路或打开
任何输出引脚短接到地
IREF/RT电阻器超出范围
热警告/关闭
升压输出欠压/过压
带隙超出范围/内部振荡器故障
V18内部电源超出范围
输入过流(使用外部感测电阻在升压输入处测量)
输入/输出PWM比较
连续输出电流测量和电流失配(停机/标志)

紧凑的TQFN封装

应用程序

汽车仪表盘
汽车中央信息显示器
汽车平视显示器
