Analog Devices公司MAX22841增强型4通道数字隔离器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-18

摘要： 在不同功率域的电路之间传输数字信号，每通道使用77.04µW。

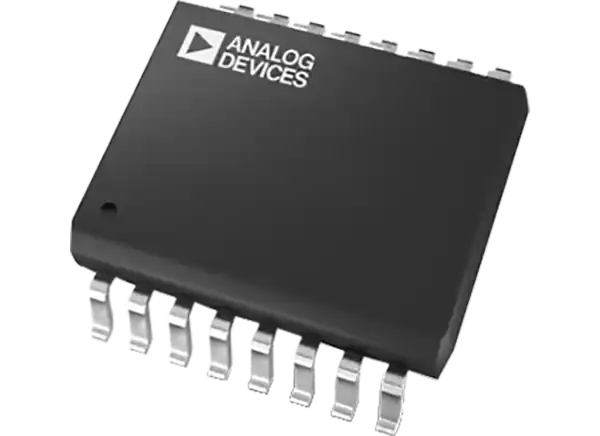

Analog Devices公司MAX22841增强型4通道数字隔离器是超低功耗数字电隔离器，采用Analog Devices的专有工艺技术。MAX22841隔离器采用宽SOIC-16封装，耐压等级为5kV(RMS)，持续60秒。该器件在不同功率域的电路之间传输数字信号，在1Mbps (1.8V电源)下每个通道的功耗低至77.04µW。MAX22841的四个通道中有三个向一个方向传输数据，而另一个向相反方向传输数据。这些设备的额定工作环境温度为-40°C至+125°C。

超低功耗特性降低了系统耗散，提高了可靠性，实现了紧凑的设计。设备具有10Mbps的最大数据速率和默认的高或低输出。该器件具有低传播延迟和时钟抖动的特点，从而降低了系统延迟。每侧独立的1.71V至5.5V电源也使器件适合用作电平转换器。

特性

超低功耗

直流时每通道9.6µA, V(DD) = 3.3V
每通道13.2µA，电压为100kbps，电压(DD) = 3.3V
每通道47.6µA, 1Mbps, V(DD) = 3.3V

宽1.71V至5.5V工作电压范围
加强数字信号的电流隔离

可承受GNDA和GNDB之间±10kV浪涌，波形为1.2µs/50µs
高CMTI(最低200kV/µs)
宽16-SOIC封装
5000V(RMS)隔离电压为60s (V(ISO))
848V(RMS)连续工作电压(V(IOWM))

低传播延迟和低抖动

最大数据速率高达10Mbps
在V(DD) = 3.3V时，传输延迟43.8ns (type)
35.0ps典型时钟抖动有效值

等待安全监管部门的批准

UL符合UL1557
VDE 0884-11增强绝缘
CSA IEC 62368-1和IEC 61010-1

应用程序

4mA至20mA回路过程控制
紧凑型微型plc

电池管理
寄生驱动的应用
