Analog Devices公司MAX49918EVKIT#评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-21

摘要： 充分测试和组装电路，展示了MAX49918放大器ic的功能。

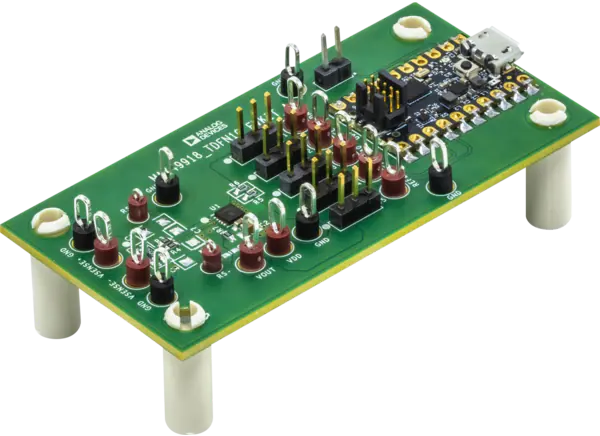

Analog Devices公司MAX49918EVKIT#评估套件是一个经过充分测试和组装的电路，展示了MAX49918高精度，宽测量范围，可编程增益，双向电流检测放大器的功能，可监测两个不同的电流水平。一个I(2)C接口编程MAX49918的通信增益。MAX49918 EV套件可在-40°C至+125°C的汽车温度范围内工作。

Analog Devices套件保留PCB占用空间，以便可以在其上焊接MAX32625PICO板。使用MAX32625PICO板，用户可以通过GUI软件方便地控制增益。

特性

可编程增益选项通过I(2)C从10V/V到200V/V(8步)
典型输入偏置电压

±1μV为REF1 = REF2 = V(DD)/2
增益= 20V/V时，REF1 = V(DD)和REF2 = GND±5μV

±0.01%典型增益误差

-5V至+70V输入电压范围
-6V至+80V保护抗扰度
70kHz，增益= 20V/V时-3dB带宽
145dB直流CMRR
轨到轨输出
3mm × 3mm, TDFN-10封装
温度范围-40℃~ +125℃

应用程序

监测不同的电流水平
在多个系统变体中使用相同的电流检测电阻
由于感测电阻的限制，需要非典型增益值

h桥电机和螺线管电流感应
电池电流监测
高、低侧精密电流感应

必需的设备

0V ~ 70V直流电源，VCM输入
+3.3V, 100mA直流电源
电子负载能够下沉3A
1 × 6(1/2)数字万用表
1 × 8(1/2)数字万用表

可选

MAX32625PICO董事会
Windows 10 PC
MAX49918EV套件GUI软件
