摘要： 高精度csa具有I2C可编程增益选项，分8步从10V/V到200V/V。

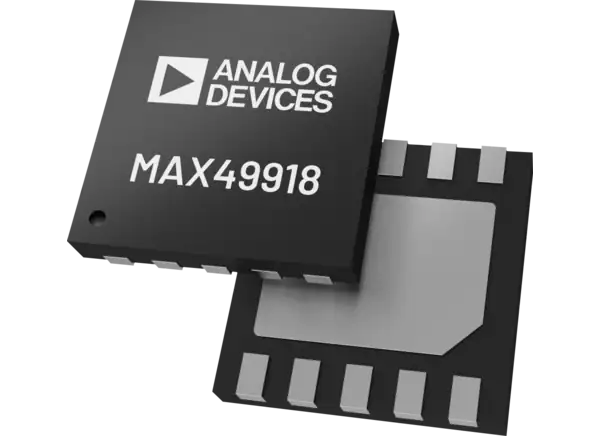

Analog Devices公司MAX49918双向电流检测放大器(csa)是高精度csa，具有I(2)C可编程增益选项，分8步从10V/V到200V/V。多个可编程增益选项为用户提供最大的灵活性，以改变增益的飞行。Analog Devices的MAX49918工作温度范围为-40°C至+125°C，电源电压为+2.7V至+5.5V，典型静态电源为0.7mA。ic具有双向电流传感功能，采用3mm x 3mm, 10引脚TDFN封装。
这些器件具有从-5V到+70V的工作输入共模范围，保护扩展到-6V和高达+80V，提供反电池和高压尖峰保护。±1μV(典型)的低输入偏置和±0.01%(典型)的低增益误差使该器件最适合高精度电流测量。
可编程增益选项通过I(2)C从10V/V到200V/V(8步)
典型输入偏置电压
±1μV为REF1 = REF2 = V(DD)/2
增益= 20V/V时，REF1 = V(DD)和REF2 = GND±5μV
±0.01%典型增益误差
-5V至+70V输入电压范围
-6V至+80V保护抗扰度
70kHz，增益= 20V/V时-3dB带宽
145dB直流CMRR
轨到轨输出
3mm × 3mm, TDFN-10封装
温度范围-40℃~ +125℃
监测不同的电流水平
在多个系统变体中使用相同的电流检测电阻
由于感测电阻的限制，需要非典型增益值
h桥电机和螺线管电流感应
电池电流监测
高、低侧精密电流感应
