ANALOG DEVICES INC. MAX42406EVKIT

Analog Devices公司MAX42406EVKIT#评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-21

摘要： 以10µA静态电流评估MAX42406 1.5MHz同步降压转换器。

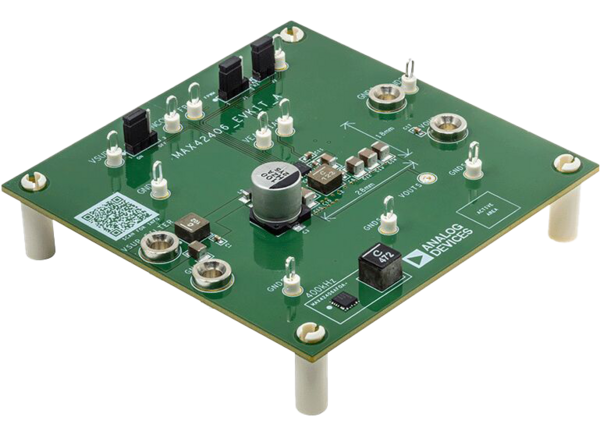

Analog Devices公司MAX42406EVKIT#评估套件提供了一个经过验证的设计，用于评估具有10 μ a静态电流的MAX42406 1.5MHz同步降压转换器。标准EV套件印刷电路板(PCB)安装了MAX42406AFOB+ (1.5MHz，可调输出)，以及用于评估的各种测试点和跳线。该套件的输出电压是固定的，易于配置，只需最小的组件变化。默认的EV套件设计提供高达6A的输入电压范围为4.5V至36V。通过观察PGOOD信号可以监测输出电压的质量。MAX42406 EV套件可用于评估MAX42405和MAX42406的所有变体。

特性

4.5V至36V输入电源范围
从0.8V到10V可调
输出电流高达6A
频率同步输入

允许输入
电压监测PGOOD输出可用
成熟的PCB布局
完全组装和测试

应用程序

工业自动化
荷载点
分布式直流电源系统

必需的设备

36V, 6A电源
适当的电阻性负载或能吸收6A的电子负载

数字万用表(DMM)
示波器
