摘要： 具有内部高侧和低侧开关的高度集成同步降压转换器。

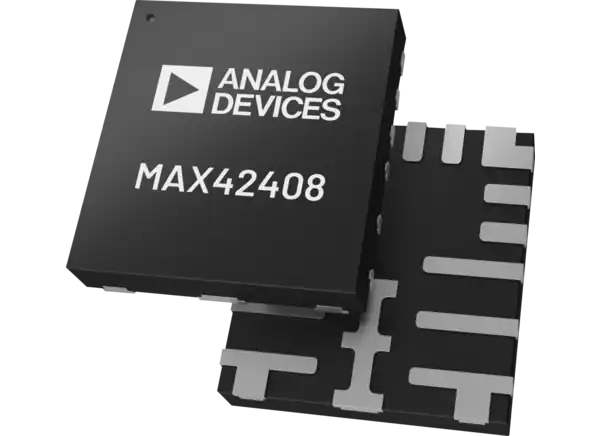

Analog Devices公司MAX42408/MAX42410全集成Buck转换器是高度集成的同步Buck转换器，具有内部高侧和低侧开关。ic输出高达8A/10A，输入电压从4.5V到36V。PGOOD信号监测电压质量。MAX42408/MAX42410可以在非常高的占空比下工作，使其成为工业应用的理想选择。转换器采用3.5mm x 3.75mm的17引脚FC2QFN封装，引脚对引脚兼容MAX42405/MAX42406 (5A至6A)系列转换器。
MAX42408/MAX42410提供可编程输出电压和1.5MHz和400kHz的高开关频率选项，允许小型外部元件和减少输出纹波。SYNC输入可编程性支持三种优化的性能模式:强制PWM模式、超低静态电流的跳变模式和与外部时钟的同步。Analog Devices的MAX42408/MAX42410还具有双相功能，允许高达20A的设计。两个ic可以配置为控制器/目标，具有动态电流共享和180°的失相操作。
大功率DC/DC变换器在一个小的解决方案尺寸
0.8V至10V为400kHz
0.8V至6V为1.5MHz
400kHz 2.5ms
3.5ms为1.5MHz
4.5V至36V工作电压(IN)范围
集成场效应管的同步DC-DC变换器
8A/10A最大输出电流
400kHz和1.5MHz固定频率选项
固定软启动时间
最少36ns准时
可编程输出电压
对称和平衡的SUP和PGND引脚放置，更好的EMI性能
热增强3.5mm x 3.75mm, 17引脚FC2QFN封装
所有负载范围的高效率
20μA的跳变静态电流
在12V(IN)/3.3V(OUT)/400kHz时效率高达95.6%
在12V(IN)/3.3V(OUT)/1.5MHz时效率高达93.9%
双相运行，负载能力高达20A
频率同步输入/输出
控制器与目标之间180°失相
动态共流
强制PWM和跳跃式操作
低差操作
电源指示灯
过温、短路保护
温度范围-40℃~ +125℃
可扩展的电源解决方案和占地兼容MAX42405/MAX42406
荷载点
工业自动化
分布式直流电源系统
