摘要： 设计用于驱动可逆电机，并在5V至35V输入电压(VIN)范围内工作。

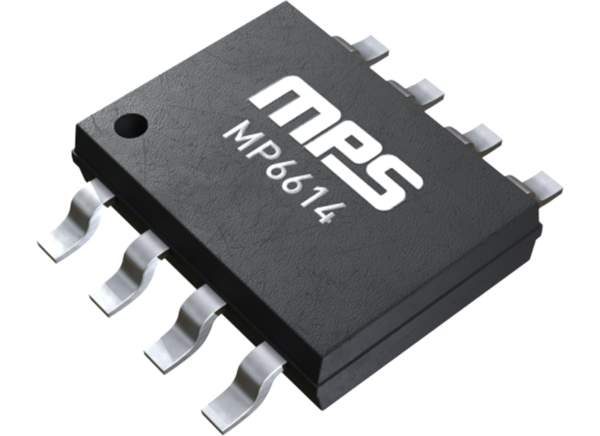

单片电源系统(MPS) MP6614 h桥直流电机驱动器设计用于驱动可逆电机。这些电机驱动器集成了四个n沟道功率mosfet，内部电荷泵产生所需的栅极驱动器电压。MP6614电机驱动器在5V至35V的输入电压范围内工作，并提供高达2A的连续电流(I(OUT))。这些电机驱动器提供与工业标准设备兼容的脉宽调制(PWM)输入接口。MP6614电机驱动器具有过流保护(OCP)，短路保护(SCP)，欠压锁定(UVLO)和过温保护(OTP)。这些电机驱动器采用soc - 8ep封装。典型的应用包括电磁驱动器和有刷直流电机驱动器。
内部全h桥驱动器支持100%占空比
简单和通用的逻辑接口
逐周期电流调节和限制
备用电路电流小
过流保护(OCP)
热关机
欠压闭锁(UVLO)
内电荷泵
可采用热增强的表面贴装soc - 8ep封装
5V ~ 35V输入电压范围(V(IN))
3.3V和5V兼容逻辑电源
2A连续输出电流(I(OUT))
2.6W连续功耗(T(A) = 25℃)
每个MOSFET的低导通电阻(R(DS(ON)):
280毫欧高频MOSFET (HS-FET)
220毫欧低侧MOSFET (LS-FET)
工作温度范围-40℃~ 125℃
电磁阀驱动
有刷直流电机驱动器
