摘要： 基于STSPIN32G0601控制器的三相完全逆变器嵌入了一个三相600V栅极驱动器。

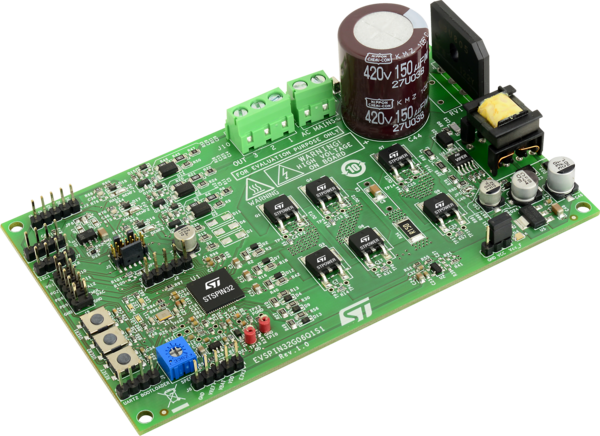

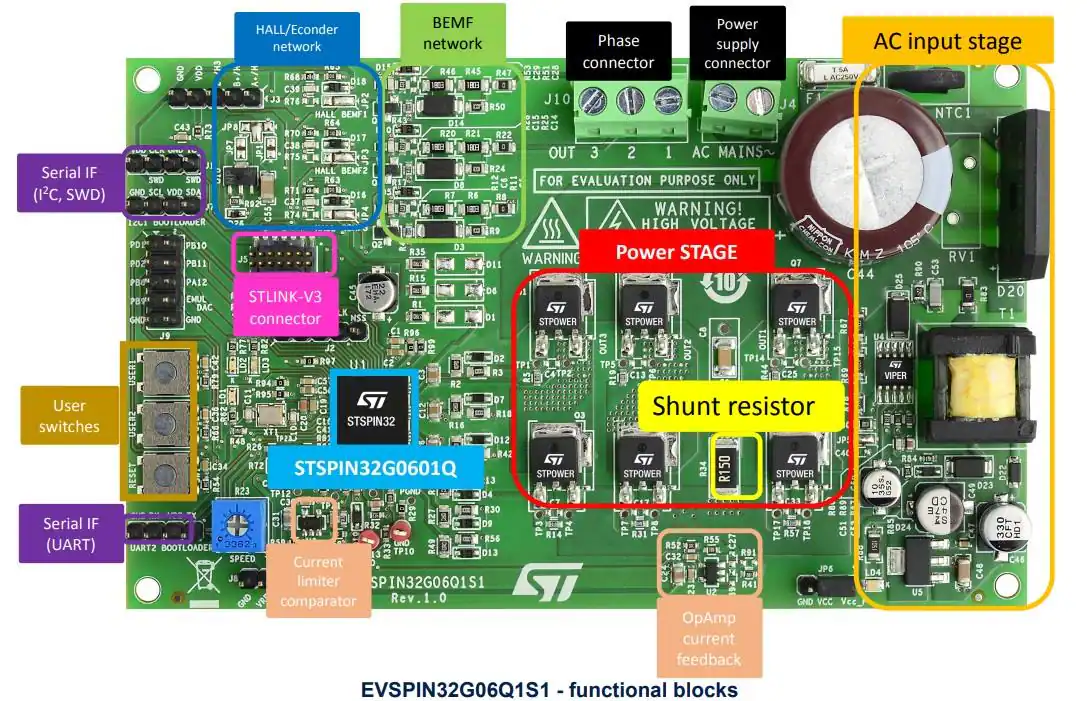

意法半导体EVSPIN32G06Q1S1评估板是一款基于STSPIN32G0601控制器的三相完全逆变器，集成了一个三相600V栅极驱动器和一个Cortex -M0+ STM32 MCU。该板的电源级包含STGD6M65DF2 IGBT，但可适应任何IGBT或功率MOSFET在DPAK或powerFLAT 8x8 HV封装。采用单分流传感拓扑，该板在有传感器或无传感器模式下支持FOC和6步控制算法。这种多功能性使永磁同步电机(pmms)和无刷直流(BLDC)电机的驱动成为可能。EVSPIN32G06Q1S1评估板的输入电压范围为35V(AC) (50V(DC)) ~ 280V(AC) (400V(DC))，过流阈值设置为2.8A(峰值)。典型的应用包括冰箱压缩机，工业驱动器，泵，风扇，家用电器和工业自动化。
输入电压从35V(AC) (50V(DC))到280V(AC)(400V(DC))范围
适用于~250W的应用，1A(RMS)相电流
STGD6M65DF2 igbt功率级特点:
V((br) ces)= 650v
V(CE(sat)) = 1.55V @ I(C) = 6A
过流阈值设置为2.8A(峰值)
IGBT/MOSFET封装的双足迹:
DPAK或PowerFlat 8x8 HV
母线电压感应
通过STLINK-V3SET与外部连接
单并联电流传感，适用于:
有传感器或无传感器6步算法
有传感器或无传感器单分流矢量(FOC)算法
15V V(CC)和3.3V V(DD)电源
智能关机过流保护
数字霍尔传感器和编码器输入
简单的用户界面与按钮和修剪器
通过无铅认证
家用和工业冰箱压缩机
工业驱动，泵和风扇
空调压缩机和风扇
有绳电动工具和园艺工具
家用电器
工业自动化
