TLVM365R15/TLVM365R1同步降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-07

摘要： 结合功率mosfet，集成电感和引导电容在一个紧凑的11针QFN封装。

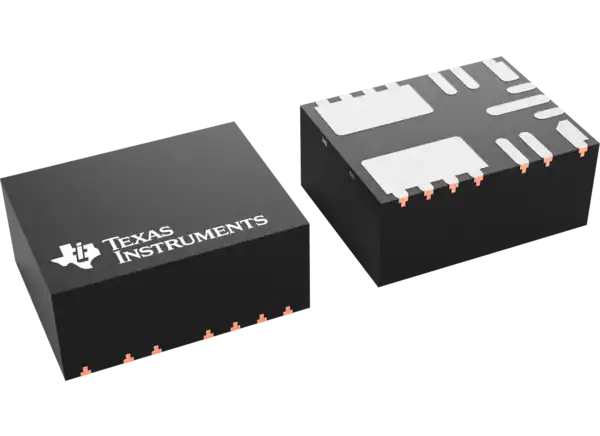

TLVM365R15/TLVM365R1同步降压转换器是150mA或100mA, 65V输入，同步降压DC-DC电源模块。这些模块将功率mosfet、集成电感和引导电容结合在一个紧凑、易于使用的3.5mm × 4.5mm × 2mm 11引脚QFN封装中。小型HotRod QFN封装技术增强了热性能和低EMI。该器件在空载(24V至3.3V V(OUT))时具有4µA的超低工作I(Q)。TLVM365R15和TLVM365R1支持固定3.3V和5V输出，支持1V至6V可调输出电压。3.3V和5V固定输出设计只需要4个外部组件。德州仪器TLVM365R15 (150mA)和TLVM365R1 (100mA)专为卓越的EMI性能和空间限制应用而设计。

特性

aec - q100汽车应用合格

温度等级1(-40°C ~ +125°C, T(A))

功能性Safety-Capable

可提供的文件，以帮助功能安全系统的设计

在1mA时效率大于85%

1.2µA总非开关I(Q)在13.5V(IN)，固定3.3V(OUT)

设计尺寸小，元件成本低

2mm×2mm HotRod 包可湿侧翼
内部补偿

针对超低EMI要求进行了优化

扩频减少峰值排放
符合CISPR25 5类标准
引脚可选的FPWM模式恒定频率在轻负载与mode /SYNC引脚
F(SW)与MODE/SYNC引脚同步

专为汽车应用而设计

结温范围-40℃~ +150℃
支持42V汽车负载转储
支持3V(IN)汽车冷曲柄
可调高达95%的V(IN)， 3.3V和5V固定V(OUT)选项可用

专为可扩展的电源

LMR36506-Q1 (65V, 600mA)
LMR36503-Q1 (65V, 30mA)
200kHz至2.2MHz (RT引脚)可调FSW
引脚兼容

应用程序

高级驾驶辅助系统(雷达ECU)
信息娱乐和集群(eCall的总部)
车身电子和照明

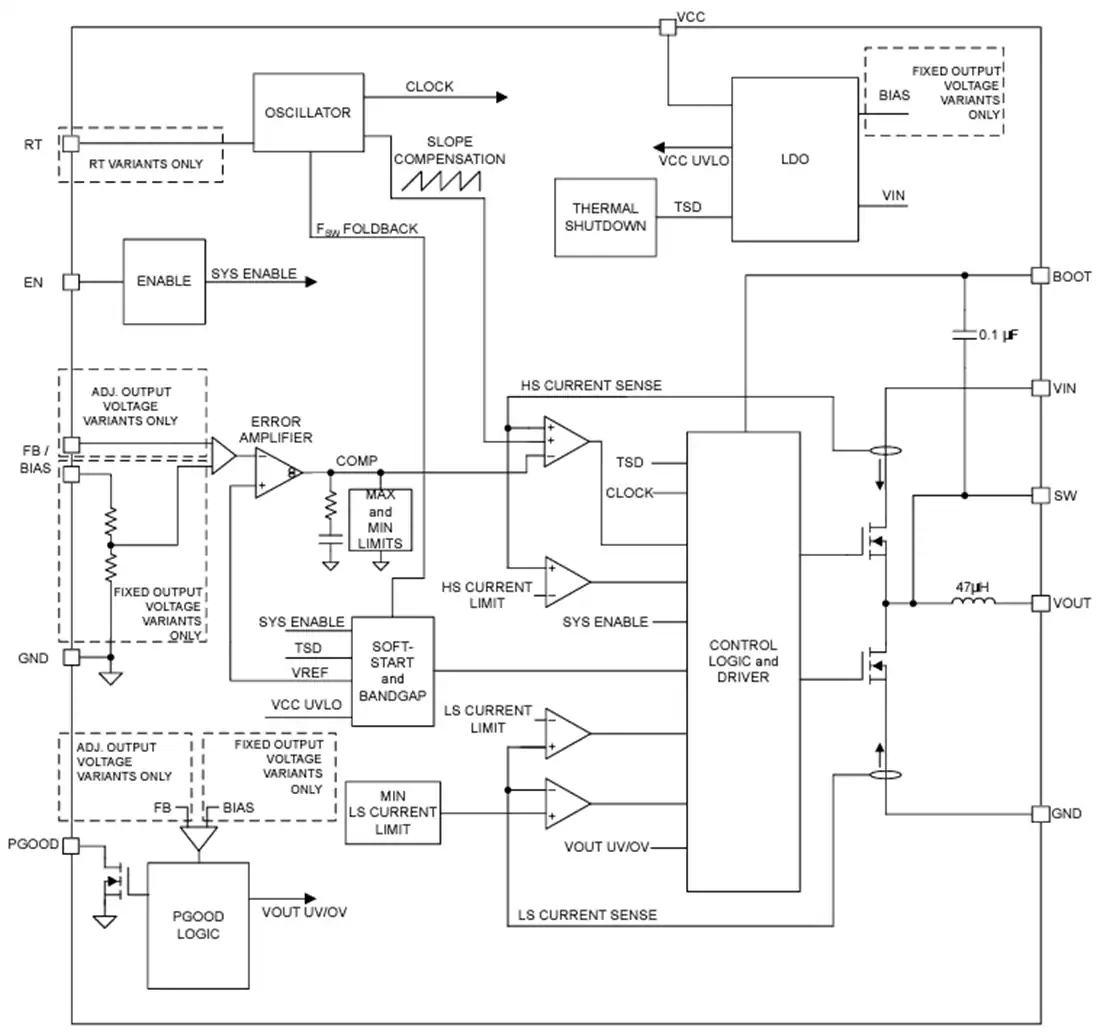

功能框图
