摘要： 具有独立的线路驱动器，具有3状态输出，设计用于1.65V至3.6V VCC操作。

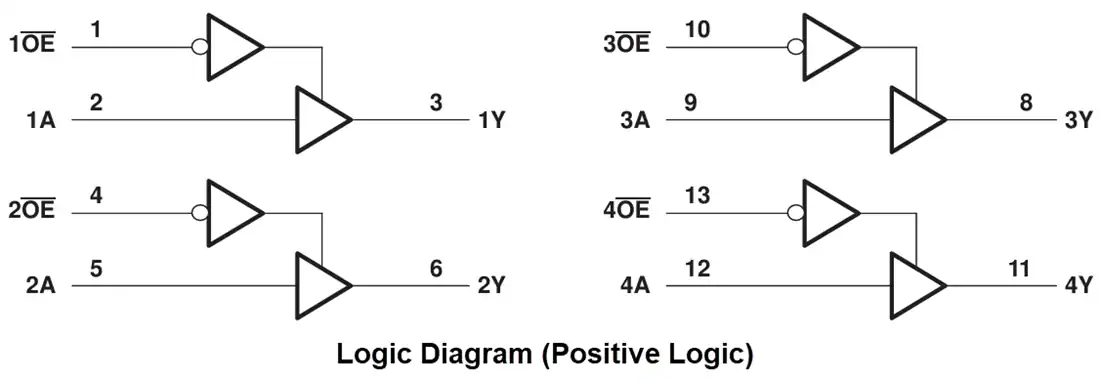

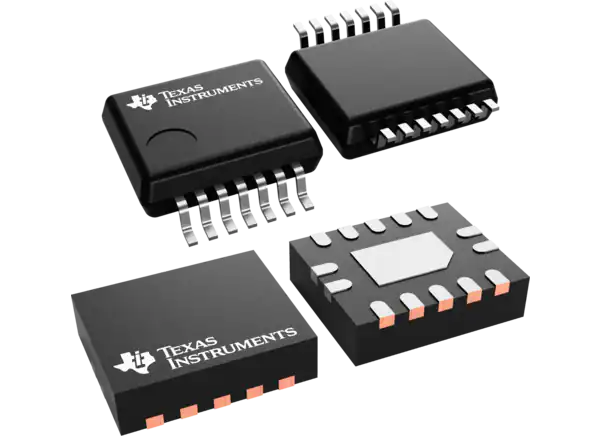

SN74LVC125A/SN74LVC125A- q1四重总线缓冲门具有独立的线路驱动器，具有3状态输出。当相关的输出启用(OE)输入高时，每个输出都被禁用。OE应通过上拉电阻连接到V(CC)，以确保上电或下电时的高阻抗状态。驱动器的电流吸收能力决定了电阻器的最小值。每个输入都可以从3.3V或5V设备驱动。此功能允许在混合3.3V/5V系统环境中使用该设备作为转换器。这种四母线缓冲栅极设计用于1.65V至3.6V V(CC)操作。德州仪器SN74LVC125A-Q1器件符合AEC-Q100汽车应用标准，SN74LVC125A-EP器件采用金键线，温度范围为-55至+105°C，并采用SnPb引线处理。
3-state输出
为所有4个缓冲区分离OE
工作从1.65V至3.6V
-40°C ~ 125°C
输入接受电压为5.5V
3.3V时最大t(pd) 4.8ns
在V(CC) = 3.3V, T(A) = 25℃时，典型V(OLP)(输出地反弹)小于0.8V
在V(CC) = 3.3V, T(A) = 25℃时，典型V(OHV)(输出V(OH)欠冲)大于2V
每个JESD 17的锁存性能超过250mA
