安派瑞PESD2CANFD36xQx-Q ESD保护二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-22

摘要： 保护两条汽车车载网络总线免受ESD和其他瞬变造成的损坏。

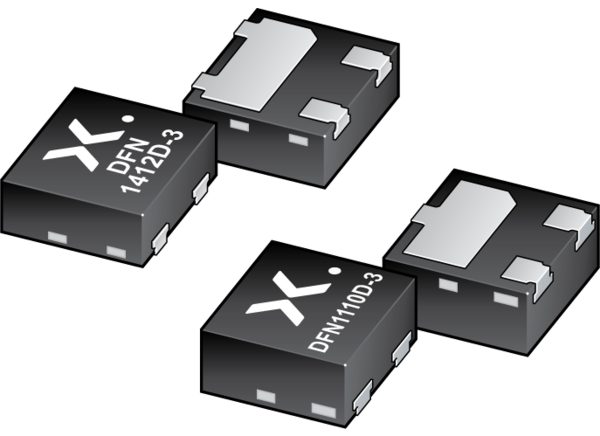

Nexperia PESD2CANFD36xQx-Q ESD保护二极管封装在具有侧面可湿侧面的超小型DFN1412D-3 (SOT8009)或DFN1110D-3 (SOT8015)无引线表面贴装器件(SMD)塑料封装中。PESD2CANFD36xQx-Q二极管设计用于保护两条汽车车载网络总线线路免受静电放电(ESD)和其他瞬变造成的损坏。这些器件在-55°C至+150°C的环境温度范围内提供低箝位电压和电容。

特性

36V反向隔离电压
低42V至44V箝位电压范围在1A
高达20kV ESD保护(IEC 61000-4-2和ISO 10605;C = 330pF, R = 330欧姆)
低4.3pF至10pF电容范围
±300V ISO 7637-2脉冲3a/3b
50V至65V ISO 7637-2脉冲2a范围
AEC-Q101合格，推荐用于汽车应用

包选项

1.1mm × 1mm × 0.48mm, 0.65mm间距，3端子SOT8015
1.4mm × 1.2mm × 0.48mm, 0.8mm间距，3端子SOT8009

环境温度范围为-55℃~ +150℃
通过无铅认证

应用程序

24V板网/卡车系统
Can / Can - fd

FlexRay
发送

数据表

PESD2CANFD36LQB-Q
PESD2CANFD36LQC-Q
PESD2CANFD36UQB-Q

PESD2CANFD36UQC-Q
PESD2CANFD36VQB-Q
PESD2CANFD36VQC-Q
