摘要： 启用成本敏感传感器和实时控制应用。

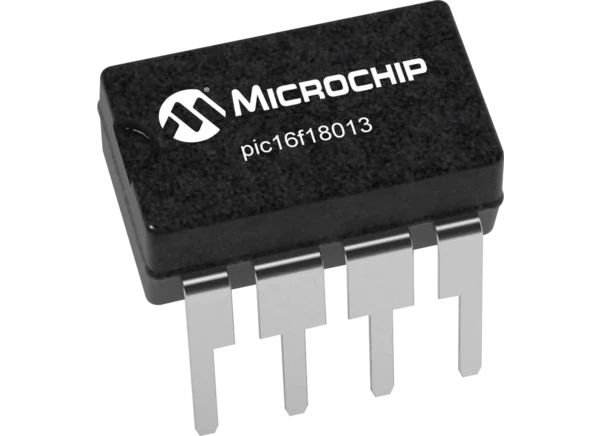

PIC16F18013/14/23/24全功能8/14引脚微控制器(mcu)具有一套数字和模拟外设，可实现成本敏感的传感器和实时控制应用。该产品系列提供8针至44针封装，内存范围为3.5KB至28KB，速度高达32MHz。PIC16F18013/14/23/24 mcu包括一个具有计算功能的10位模数转换器(ADCC)，用于高级电容触摸传感的自动电容分压器(CVD)技术，一个8位数模转换器(DAC)模块，以及更多的波形控制和通信外设。这些小尺寸，功能丰富的设备非常适合低成本的传感器和控制应用。
核心
DC到32MHz时钟输入
最小指令时间125ns
C编译器优化的RISC架构
操作速度
16级深度硬件堆栈
小电流上电复位(POR)
可配置上电定时器(PWRT)
断电复位(BOR)
看门狗定时器(WDT)
内存
程序/擦除行大小
引脚计数细节
固定电压基准(FVR)测量数据
微芯片唯一标识符(MUI)
应用程序块
引导块
存储区域闪存(SAF)块
高达28KB的程序闪存
高达2KB的数据SRAM存储器
高达256字节的数据EEPROM存储器
内存访问分区(MAP)用程序闪存划分为:
可编程代码和写保护
设备信息区(DIA)存储
设备特征信息(DCI)存储
直接、间接和相对寻址模式
1.8V至5.5V工作电压范围
工作温度范围
-40°C至+85°C工业用
-40°C至+125°C扩展
节电功能
在3V/25°C时小于900nA的典型睡眠(启用WDT)
在3V/25°C下小于600nA的典型睡眠(禁用WDT)
48µA典型工作电流32kHz, 3V/25°C
在4MHz, 5V/25°C时小于1mA的典型工作电流
降低设备功耗
在执行ADC转换时降低系统电气噪声
睡眠
低功耗模式
模拟外设
可选1.024V, 2.048V和4.096V输出电平
FVR1内接ADC
FVR2内部连接比较器和DAC
最多4个外部输入
输出极性可配置
外部输出通过外设引脚选择
输出可在1x I/O引脚
内部连接到ADC和比较器
10位分辨率
多达35个外部输入通道
4x内部输入通道
内部ADC振荡器(ADCRC)
在睡眠中操作
可选择的自动转换触发源
带计算的模数转换器(ADCC)
电荷泵模块提高了模拟模块在低电压下的精度
8位数模转换器(DAC)
1x比较器(CMP)
零点交叉检测(ZCD)检测引脚上的交流信号何时穿过地面
2个固定电压基准(FVR)
数码外设
多达35个I/O引脚
1x只输入引脚
单独的I/O方向，开漏，输入阈值，转换率，和弱上拉控制
中断更改(IOC)在多达25个引脚
1x外部中断引脚
串行外设接口(SPI)模式与客户端选择同步
具有7/10位寻址模式的内部集成电路(I(2)C)模式
RS-232, RS-485，和LIN兼容
启动时自动唤醒
产生真正的线性频率控制和增加的频率分辨率
输入时钟高达64MHz
16位分辨率捕获/比较模式
10位分辨率的脉宽调制器(PWM)模式
2个捕获/比较/PWM (CCP)模块
3倍脉宽调制器(PWM)， 10位分辨率
4x可配置逻辑单元(CLC)，具有集成的组合逻辑和顺序逻辑
1x可配置的8/16位定时器(TMR0)
2个16位定时器(TMR1/3)与门控制
3x 8位定时器(TMR2/4/6)和硬件限制定时器(HLT)
1x数控振荡器(NCO)
高达2倍增强型通用同步异步接收发射机(EUSART)
多达2个主机同步串行端口(MSSP)
外围引脚选择(PPS)可以实现数字I/O的引脚映射
设备I/O端口
孵蛋的结构
可选频率高达32MHz
校正时±2%
高精度内部振荡器块(HFINTOSC)
内部31kHz振荡器(LFINTOSC)
外部高频时钟输入，2x外部时钟(EC)电源模式
次级振荡器(SOSC)
编程和调试
电路串行编程 (ICSP )通过2个引脚
电路调试(ICD)与3个断点通过2个引脚
片上集成调试
8引脚PDIP, 8引脚SOIC, 8引脚DFN, 14引脚PDIP, 14引脚SOIC, 14引脚TSSOP和16引脚QFN封装选项
成本敏感传感器应用
实时控制应用
TB3315 -互补波形发生器(CWG)入门
TB3316 -使用PIC16F180xx电荷泵
AN3313 -无线隔间门铃
