摘要： 设计用于三相无刷直流电机控制和汽车通信CAN收发器。

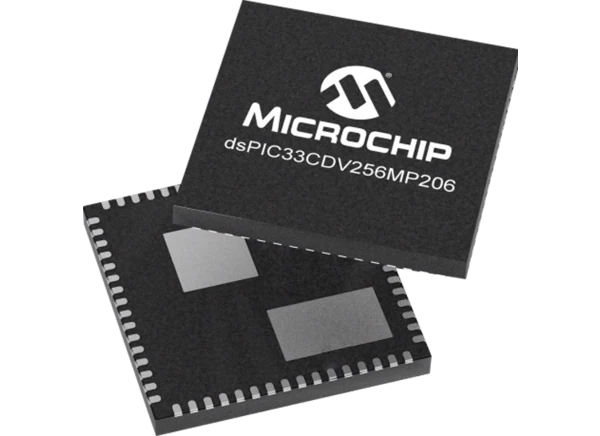

dsPIC33CDVC256MP506集成电机驱动器将数字信号控制器(DSC)与用于三相无刷直流电机控制的全桥MOSFET栅极驱动器和用于汽车通信的CAN收发器相结合。100MHz dsPIC DSC具有DSP，先进的电机控制pwm, 12位A/D转换器，集成运算放大器和比较器，旨在运行场定向控制(FOC)，提供最高的能源效率和最低的系统成本。全桥栅极驱动器控制六个外部NMOS场效应管，包括一个集成电荷泵，用于低压操作，可编程死区时间和综合保护电路。集成的电机驱动器可以由高达29V(操作)和40V(瞬态)的单电源供电，dsPIC DSC由内部3.3V LDO稳压器供电。汽车应用包括冷却风扇，燃气，油泵和水泵，压缩机，阀门，执行器和涡轮增压器。工业和商业应用包括电动工具和其他电池供电的设备。
符合AEC-Q100 REV-H标准
DSC操作
3.0V ~ 3.6V， -40℃~ +125℃，DC ~ 100MHz
3.0V至3.6V， -40°C至+150°C, DC至70MHz
6.5V至29.0V， -40°C至+150°C MOSFET栅极驱动器工作
CPU
改良的哈佛建筑
C编译器优化指令集
16位宽数据路径/24位宽指令
16x16位整数乘法运算
快速，6周期32/16和16/16整数除法操作
2个40位累加器，具有舍入和饱和选项
单循环乘法和累加
单周期移位最多可达40位数据
分数或整数相乘
电机控制PWM模块(MCPWM)
4个PWM对，独立定时(8个输出)
2.0ns PWM分辨率
灵活的触发配置的ADC转换
上升边和下降边的独立死区时间
可编程故障输入
功能支持逆变器，PFC，照明，无刷直流，PMSM, ACIM和SRM
32位光/增量编码器接口，正交编码器接口(QEI)模块
12位分辨率模数转换器模块(ADC)， 3.5Msps转换率，多达15个通道，1x S&H电路
模拟功能
3个运算放大器，输出内部连接到ADC模块
快速模拟比较器(15ns)
具有斜率补偿和缓冲输出的12位PDM DAC
外围触发发生器(PTG)，能够产生复杂触发信号序列的测序器
多达12个定时器
专用16位定时器模块(定时器1)
4x捕获/比较/PWM/定时器模块(SCCP)与2x 16位或1x 32位定时器
PTG模块具有2倍可配置的16位定时器/计数器
QEI模块可配置为32位定时器/计数器
串行通信接口
支持lin2.2的3x协议UART模块
3x SPI模块(高达50Mbps)与16字节FIFO
3x I(2)支持地址屏蔽和IPMI的C主机和客户端
支持汽车传感器的2x SENT模块
具有用户可选择优先级仲裁的4通道DMA
外围引脚选择(PPS)支持功能重新映射
32位可编程循环冗余校验(CRC)
64引脚VGQFN封装
汽车
冷却风扇
气体
油泵和水泵
压缩机
阀门
致动器
涡轮增压器
工业及商业
电动工具
其他电池供电设备
AN957 -传感器无刷直流电机控制采用dsPIC30F2010
AN1160 -无传感器无刷直流控制与反电动势滤波使用多数函数
永磁同步电机无传感器FOC的单并联三相电流重构算法
使用锁相环估计器和磁场弱化(FW)的永磁同步电机(PMSM)无传感器场定向控制(FOC)
AN4064 -基于dsPIC33CK的传感器(基于霍尔效应传感器)三相无刷直流电机定向控制
