摘要： 提供16通道，恒流，灰度自适应脉冲密度调制(APDM)。
AL58263灰度PWM调光LED驱动器提供16通道，恒流，灰度自适应脉冲密度调制(APDM)。APDM技术消除了非对称瞬态响应引起的非理想IOUT失真，并通过有效分离帧波形提高了刷新率。AL58263支持错误诊断、电流增益控制和节能功能。
二极管公司AL58263工作在3V至5.5V输入电压范围，15V输出通道电压和快速25MHz DCK输入。该器件为每个LED串提供高达55mA的高精度电流。每个通道的电流输出可以通过数字接口单独编程。一个外部感应电阻和一个6位全局电流控制寄存器可以设置所有通道的输出电流。
AL58263具有内置诊断和LED开/短保护，包括错误检测。这些错误结果存储在寄存器中供MCU读出。

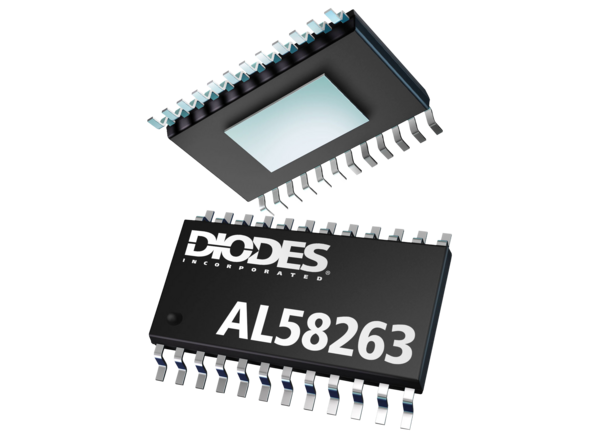

AL58263采用TSSOP-24EP (A1-B型)封装，指定用于-40°C至+85°C的环境温度范围。
输入电压V(DD)为3V ~ 5.5V
输出电流范围
2mA至55mA/5V, 2mA至35mA/3.3V
±0.1%输出电流调节能力
6位全球电流控制从12.5%到200%
16恒流汇输出通道
具有自适应脉冲的16位灰度分辨率
密度调制控制
15v额定输出通道长LED串
快速瞬态响应-支持外部灰度时钟，双边缘高达16MHz
(typ±1.5%。)LED通道之间的电流精度
(typ±3%。)LED芯片之间的电流精度
用于大功率LED应用的非扰波波形
灰度计数器复位选择
灰度数据同步选择
完全无铅，完全符合RoHS标准
无卤素和无锑“绿色”装置
诊断和保护
错误检测包括LED开路、LED短路、输出端口漏电、输出短路到地、输出短路到电源和ext短路到地
错误检测led在0.1mA，以避免任何闪烁
短检测阈值电压选择(2V/3V/4V/4.5V)
休眠和0数据模式，以降低电源电流
Pre-overtemperature警告
4线串行接口(LAT, DI, DO, DCK)
25MHz时钟频率用于数据传输
EMI降低灰度时钟
级联能力(最多1,440个设备)
外部GCK看门狗
交错输出延迟减少电磁干扰
室内和室外LED视频显示器
可变消息标志(VMS)
交通标志
户外广告牌标牌
液晶背光
不符合AEC标准
标准遵从性(只有汽车支持PPAP)
线性LED驱动器拓扑
最小电源电压3V
5.5V最大供电电压
15V最大电压(OUT)
16通道数
55mA输出电流
最大55mA通道。输出电流
1.5%的准确率
PWM调光由内部寄存器16位
温度范围-40℃~ 85℃
