摘要： 高性能高输入3.5/5.5A快速充电器，实现智能电源选择器 。

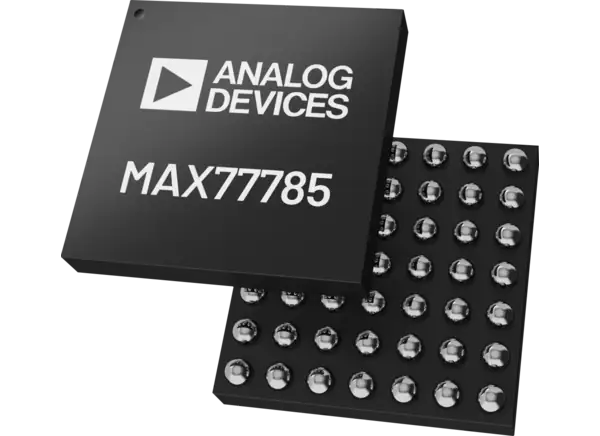

Analog Devices MAX77785/MAX77786 1-Cell Li+ Battery充电器是高性能高输入3.5/5.5A快速充电器，实现智能电源选择器 。MAX77785/MAX77786可以作为反向升压转换器，无需额外的电感，让电池通过充电端口共享其功率，并提供4.505V至10.805V的可编程输出电压。该器件具有完全集成的低损耗功率开关，即使在高输入电压和充电电流下，也能提供小尺寸和高效率的解决方案。高开关频率便于使用较小尺寸的电感器。ic在反向升压模式下具有真正的负载断开，并具有可调的输出电流保护限制。充电器高度灵活，可通过I(2)C配置进行编程。MAX77785/MAX77786支持锂离子，锂聚合物和LiFePO(4)电池化学物质。它还可以为动态系统负载管理提供源的快速可编程拔插检测。
为了支持各种传统usb和专有适配器，ADI MAX77785/MAX77786还集成了使用D+和D-引脚的BC1.2检测。电池充电器包括一个智能电源选择器，用于各种电池大小和系统负载。智能电源选择器允许系统在输入电源可用时优雅启动，即使电池深度放电(电池耗尽)或丢失。本设备可配置为当充电器输入端通电时，电池自动开始充电。
高效单电池开关充电器
MAX77786最高可充电5.5A
MAX77785最高可充电3.5A
在4A, 15V输入时90%降压效率
带AICL (MAX77786)的最大输入电流限制为5.5A
最大3.5A输入电流限制与AICL (MAX77785)
反向升压可编程输出电压选项高达10.805V
MAX77786最高可达16.2W
MAX77785高达10.8W
专用Boost使能输入
集成电池真断开场效应管
R (DSON) = 7.7欧姆
可编程放电电流限制高达10A
运输方式和低电池漏电流
1.3MHz开关频率，1µH电感
断开输入(DISQBAT)
+26V绝对最大额定输入电压
输入工作电压范围为4.7V至18.2V
安全
电池温度感应和充电安全定时器
JEITA指南
热调节和热关闭
系统电压OVLO/UVLO
USB开关带BC1.2检测
扩频适用于对噪音敏感的应用
LED充电状态输出
按钮输入退出船舶模式
可编程拔插检测输出
暂停模式(Suspend)的专用输入
(2) C接口
2.96mm x 2.96mm WLP
游戏设备
虚拟现实应用
mpo
平板电脑
