u-blox ANT-B11蓝牙 AoA天线板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-05-20

摘要： 紧凑，专为蓝牙到达角(AoA)测向系统。

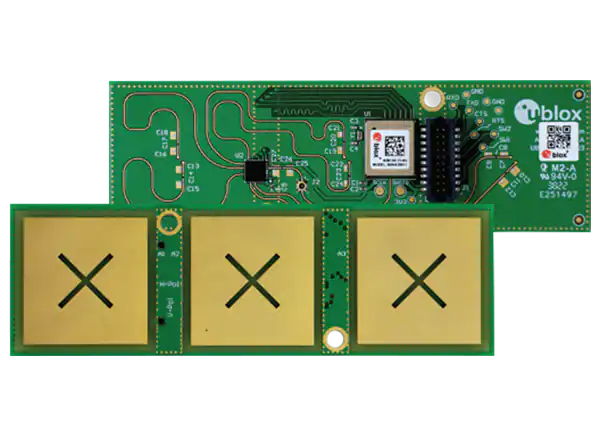

u-blox ANT-B11蓝牙AoA天线板结构紧凑，专为蓝牙到达角(AoA)测向系统而设计。该板具有三贴片天线元件，结合了性能和小PCB尺寸。天线测量传入的低功耗蓝牙无线电信号的角度，并确定蓝牙LE设备在室内环境中的方位或仰角信息。u-blox ANT-B11蓝牙 AoA天线板采用NINA-B411蓝牙5.1独立模块，运行u-locateEmbed软件，实现独特的u-blox测向算法，实现高精度室内定位。NINA-B411模块的数字接口连接到一个标准的，广泛使用的引脚头，允许轻松连接到应用板，从而形成一个完整的AoA锚点。

特性

紧凑的三单元天线阵列在一个小PCB (29.5mm x 93.5mm)上
输出最终的方位角或仰角信息，可以在应用程序级别上使用
运行u-locateEmbed软件，实现高精度室内定位
定位嵌入式软件，高精度定位
BLUETOOTH SIG兼容

低功耗
2.402GHz ~ 2.480GHz频率范围
双偏振(水平和垂直)
-3dBi峰值增益
-40℃~ +85℃工作温度范围
20针表面安装头连接器(1.27mm间距)
3.2mm孔用于紧固开发/应用板
