德州仪器LMK05318B-Q1时钟抖动同步器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-05-20

摘要： 超低抖动网络同步器和时钟发生器与汽车应用的BAW VCO。

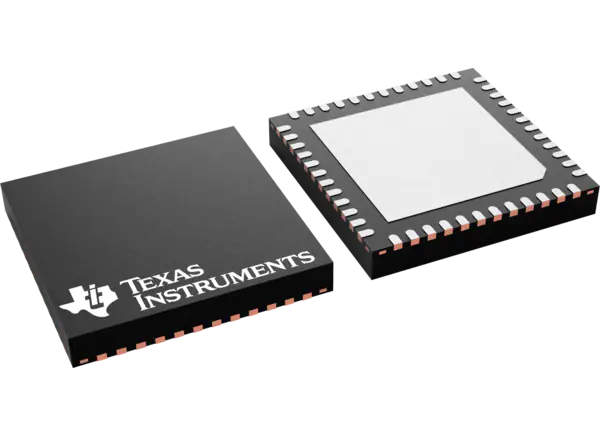

LMK05318B-Q1时钟抖动同步器是高性能器件，提供抖动清理，时钟生成，高级时钟监控和卓越的无命中切换性能。这些功能旨在满足通信基础设施和工业应用的严格定时要求。LMK05318B-Q1器件可以使用TI专有的体声波(BAW) VCO技术产生具有50fs RMS抖动的输出时钟。这些时钟抖动同步器在-40°C至105°C 2级温度范围内工作。LMK05318B-Q1器件符合AEC-Q100汽车应用标准。

DPLL支持数字控制振荡器(DCO)模式，允许小于0.001ppb/step的精确输出时钟频率调整。这些器件的输出时钟分布块包括6个输出互斥器、6个输出分配器和8个可编程输出驱动器。输出分频器支持输出同步(SYNC)，允许两个或多个输出通道之间的相位同步。应用包括抖动清理、漫游衰减、高级驾驶辅助系统(ADAS)、信息娱乐和集群、车身电子和照明、测试和测量以及医疗成像。

特性

AEC-Q100汽车应用合格:

温度等级2:温度范围-40℃~ 105℃

超低抖动BAW VCO以太网时钟:

312.5MHz时典型RMS抖动为50fs
156.25MHz时典型RMS抖动为60fs

一个高性能数字锁相环(DPLL)与两个模拟锁相环(apll)配对:

可编程DPLL环路带宽
小于1-ppt的DCO频率调整步长

两个差分或单端DPLL输入:

1Hz (1-PPS)至800MHz输入频率范围
数字保留和无命中切换

8个差分输出，可编程HSDS/LVPECL, LVDS, HSCL和1.8V LVCMOS输出格式:

多达六个不同的输出频率
1Hz (1-PPS)至1250MHz输出频率范围
PCIe支持Gen 1到Gen 6

I(2)C或SPI寄存器控制总线
用于启动时自定义系统配置的EEPROM

应用程序

抖动清洗，徘徊衰减，和参考时钟产生56G/112G PAM-4物理，asic, fpga, soc和处理器
先进驾驶辅助系统(ADAS)传感器融合
信息娱乐和集群
汽车事业部- eAVB
车身电子和照明:

区域和体域控制器

SyncE (G.8262)、SONET/SDH (Stratum 3/3E、G.813、GR-1244和GR-253)和IEEE 1588 PTP从时钟
测试与测量
医学成像
