摘要： 精密同时采样西格马-得尔塔直流和多相分流为基础的能源计量应用程序。

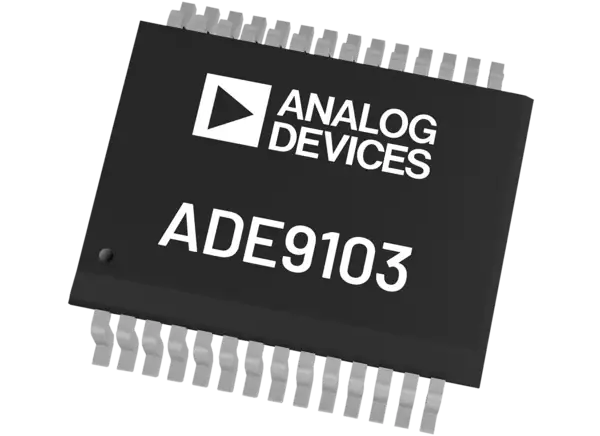

adi公司ADE9103/ADE9112隔离型Sigma-Delta adc具有高精度同时采样西格马-得尔塔功能，适用于直流和多相分流式能量计量应用。ADE9112提供两个全差分西格马-得尔塔 ADC通道，适用于只需要单个电压通道的隔离应用。ADE9103是一款非隔离的3通道西格马-得尔塔 ADC，适用于无隔离的应用，例如中性测量。
ADI ADE9103/ADE9112包括一个高增益电流通道，非常适合与分流电阻一起用作电流传感器。多个ADE9103/ADE9112设备可以同时同步到采样，相干输出。
2 (ADE9112)或3 (ADE9113)通道隔离，同时采样西格马-得尔塔 adc，集成isoPower，隔离dc- dc转换器
3 (ADE9103)通道非隔离，同时采样西格马-得尔塔 adc
多台ADE9103/ADE9112/ADE9113设备同步
具有双向CRC和菊花链功能的4线SPI
唯一的SPI可读部分ID寄存器
最多4个ADE9103/ADE9112/ADE9113器件从单晶或外部时钟时钟
IRQ硬件引脚和寄存器的故障检测和鲁棒性
采样率高达32kSPS
信噪比高达95dB
电流通道的峰值模拟输入电压范围为±31.25mV
电压通道单端模拟输入电压范围±500mV峰值
内部电压参考温度系数一般小于13ppm/℃
典型ADC偏置漂移小于2nV/°C
适用于交流和直流测量系统
单3.3V电源用于隔离和非隔离测量
紧凑的28引脚，宽体与细间距SOIC封装8.3毫米漏电
温度范围-40℃~ +125℃
通过CISPR 32 B类射频发射
通过ADE9112安全和监管认证
期望获得IEC 60747-17合格证书
根据UL 1577标准，预期有效值为5000V，持续1分钟
符合IEC 61010-1和IEC 62368-1标准
分流式多相计
电动汽车供电设备
直流米
电能质量监测
太阳能逆变器
过程监控
保护装置
隔离传感器接口
