摘要： 宽带对数射频功率检测器测量10MHz至12GHz频率范围内的射频信号。

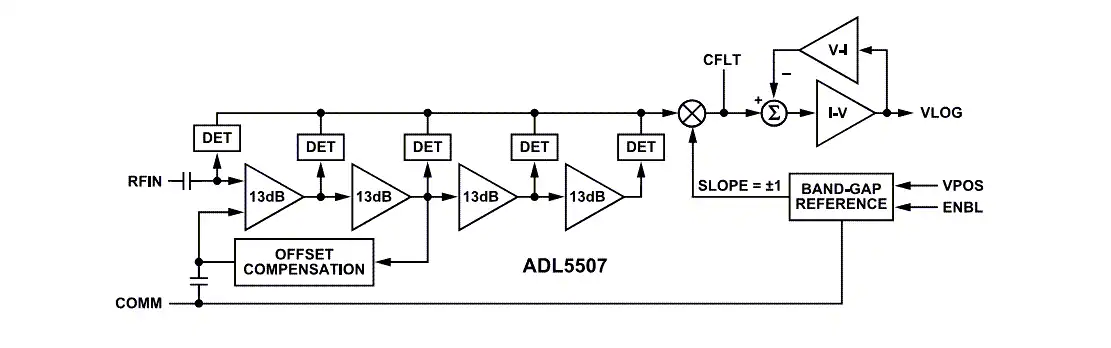

Analog Devices ADL5507对数射频功率检测器设计用于测量10MHz至12GHz频率范围内的射频信号。完整的低功耗、宽带对数ADL5507射频功率检测器经过优化，可在-56dBm至-1dBm的55dB动态范围内(3.6GHz)精确测量射频信号电平，端接50欧姆。该检测器比分立二极管检测器提供更全面的动态范围和更好的精度。ADL5507探测器的高灵敏度允许测量低功率水平，减少需要耦合到探测器的功率量。
ADL5507采用6球WLCSP封装，从3.3V电源中利用12.5mA。实现关机模式，典型的禁用电源电流小于100µA。
完整的射频检测器功能
宽工作频率范围从10MHz到12GHz
稳定的线性分贝响应
55dB动态范围(3.6GHz射频输入±1dB误差)
优异的温度稳定性，典型值±1dB
正/负输出斜率响应由ENBL引脚控制
开机/关机响应时间2.5μs/200ns(上升/下降)
工作范围-40°C至+105°C
低功率12.5mA, 3.3V
使能电流小于100µA
电源电压范围:2.7V ~ 3.45V
有线和无线终端设备的RSSI和TSSI
射频发射机或接收机功率测量
宽带自动增益控制
