信号变压器/ Bel F1A2屏蔽SMD低轮廓功率电感的介绍、特性、及应用

来源：HQBUY 发布时间：2024-05-27

摘要： 电感1µH ~ 100µH，最大额定电流1.9Arms，温度范围-40℃~ +125℃。

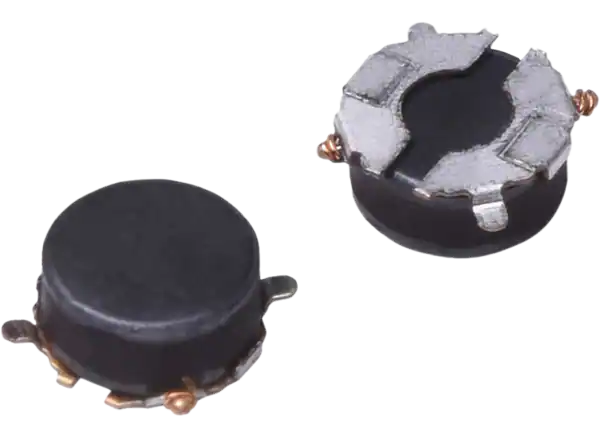

Signal Transformer / Bel F1A2屏蔽SMD低轮廓功率电感器的电感范围为1µH至100µH，最大额定电流为1.9Arms，工作温度范围为-40°C至+125°C。功率电感是稳压器拓扑结构中的重要组成部分，几乎每个电子，汽车和DC-DC转换器中调节功率的电路都需要电感。F1A2电感具有磁屏蔽结构，可最大限度地减少EMI，该系列适用于各种环境的电源中消除噪声的电源扼流圈。信号变压器/ Bel F1A2屏蔽SMD功率电感器是数码相机、可穿戴设备、智能手机、数字设备和消费电子、工业和电信电子中的DC-DC转换器的理想选择。

特性

磁屏蔽结构
面山
铜基与DR芯和RI芯

减小尺寸(占地面积小)和重量
低姿态，大电流
自动化流程

应用程序

在消费，工业和电信电子中的DC-DC转换器
可穿戴设备
hdd
ssd

智能手机
数字设备
笔记本电脑
数码相机
电源电压滤波

规范

电感范围

1µH至47µH (F1A2-3030)
1µH ~ 47µH (F1A2-3838)
1.2µH至100µH (F1A2- 4646)

饱和额定电流

0.25A至2.1A (F1A2-3030)
0.28A ~ 3.5A (F1A2-3838)
0.28A至2.4A (F1A2- 4646)

额定电流

0.35臂至1.8臂(F1A2-3030)
0.32臂至1.6臂(F1A2-3838)
0.35臂至1.9臂(F1A2- 4646)

3mm × 3mm，高型1mm ~ 1.5mm (F1A2-3030)
3.8mm x 3.8mm，高型材1.2mm至1.8mm (F1A2-3838)
4.6mm x 4.6mm，高度轮廓1.2mm至1.5mm (F1A2- 4646)

-40℃~ +125℃工作温度范围
