意法半导体AEK-POW-BMSNOTX BMS评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-03

摘要： 基于L9963E锂离子电池监测/保护芯片的高可靠性汽车应用。

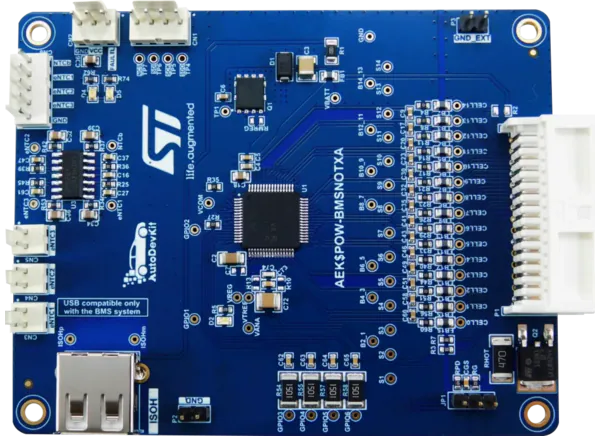

意法半导体AEK-POW-BMSNOTX电池管理系统(BMS)评估板基于L9963E锂离子电池监测和保护芯片，专为高可靠性汽车应用而设计。L9963E主要通过堆叠电压测量、电池电压测量、温度测量和库仑计数来监测电池和电池节点的状态。测量和诊断任务可以按需执行或定期与可编程的周期间隔。测量数据可用于外部微控制器执行电荷平衡，并计算电荷状态(SOC)和健康状态(SOH)。嵌入式L9963E作为收发器，通过SPI直接与单片机通信。

专用于辅助电池组的非隔离电池管理节点通过标准SPI协议直接连接MCU。该板是理想的辅助电池系统，为连接到您的车辆(即使在发动机不运行时)的设备(如音频系统，窗户清洁系统，座椅加热，照明系统，光信号和气候控制系统)供电，确保主启动电池保留用于发动机启动和车辆电气要求。意法半导体AEK-POW-BMSNOTX提供了一个精心设计的监测网络来检测每个电池的电压，并管理4到14个电池单元。可以感知整个电池组的电流。这种传感允许每个电池单元的SOC，因此，所有电池组的充电状态都要详细说明。

SOC允许评估剩余电池容量，相当于剩余的行驶里程。出于维护的原因，随着时间的推移监视SOC估计是必要的。根据我们的SOC计算算法，SOC与其标称值(即电池新时的值)相差越大，电池组的电池越有过放电的风险。因此，随着时间的推移，SOC的发展允许断言电池的健康状态(SOH)或电池组，以发现电池有过放电或过充电风险的早期迹象。
