德州仪器DRV8215半桥电机驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-03

摘要： 集成速度和电压调节与失速检测，电流感应输出和电路。

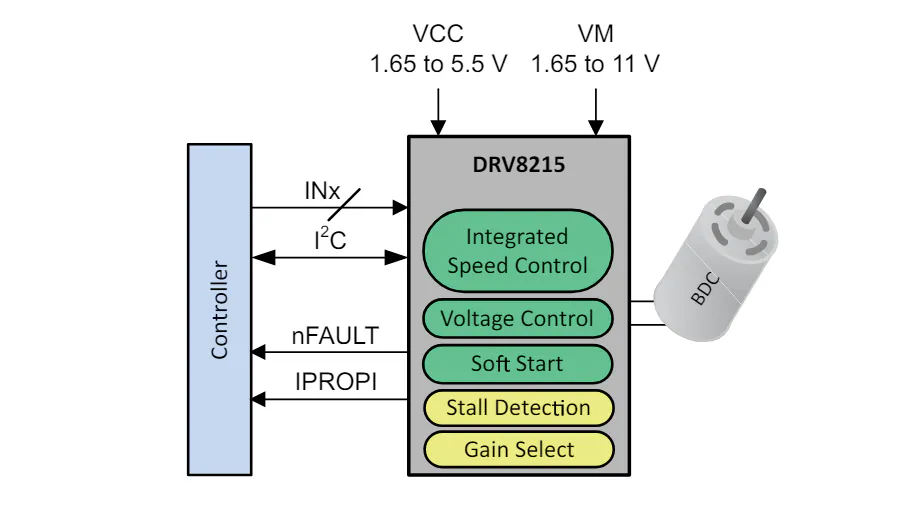

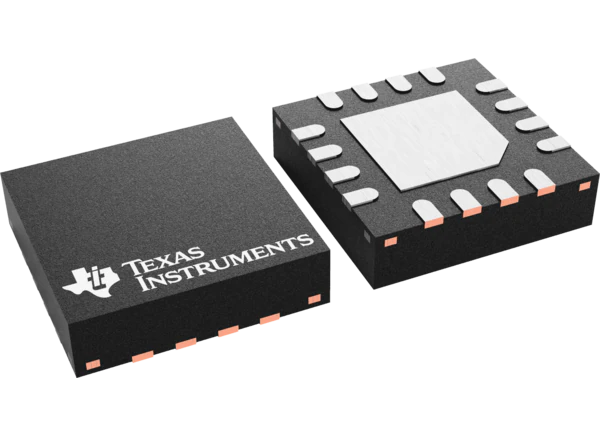

德州仪器DRV8215半桥式电机驱动器集成了速度和电压调节，并具有失速检测，电流检测输出，电流调节和保护电路等附加功能。速度和电压调节功能利用电机电压和电流数据来调节电机速度或电压，消除了可能需要外部传感器来检测速度。

这些选项减少了电路板尺寸和设计复杂性，并节省了整体系统成本。集成的调速保持恒定的电机速度在不同的输入电源电压，最大限度地减少电流消耗，并保持功率随着时间的推移。恒定的电机速度维护在不同负载条件或依赖电池电源的应用中至关重要，其中输入电压不恒定。软启动和停止允许控制接通和关闭时间，减少大涌流，以保护电机绕组免受损坏，从而提高系统的可靠性和寿命。

内部电流反射镜便于电流传感和调节，消除了对大功率分流电阻的需求，节省了空间，降低了系统成本。IPROPI电流感测输出使微控制器能够检测电机失速或负载条件的变化。增益选择功能提供低至10mA平均电机电流的高精度电流传感。使用V(REF)引脚，TI DRV8215可以在启动和高负载事件期间调节电机电流，而无需与微控制器交互。DRV8215支持无传感器电机失速检测并向微控制器报告。
