德州仪器DRV8235有刷直流电机驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-03

摘要： 集成h桥电机驱动器使用电机电压和电流数据来调节速度或电压。

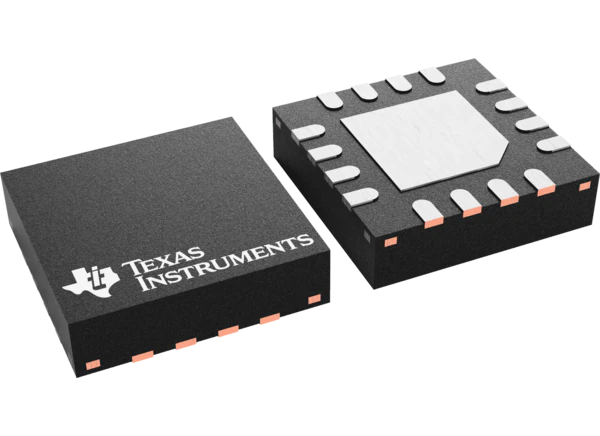

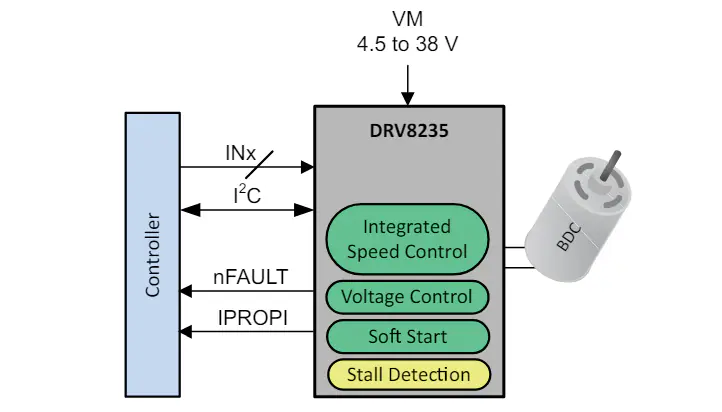

德州仪器DRV8235有刷直流电机驱动器提供集成的调速，失速检测，电流感测输出，电流调节和保护电路。高性能集成h桥电机驱动器使用电机电压和电流数据来调节电机速度或电压，从而消除了对外部传感器检测速度的潜在需求。该特性减小了电路板尺寸和设计复杂性，节省了整体系统成本。集成调速保持恒定的电机速度在不同的输入电源电压，最大限度地减少电流消耗和节省电力随着时间的推移。在具有各种负载条件或依赖电池供电的应用中，这种维护是必不可少的，其中输入电压不是恒定的。软启动和停止允许控制接通和关闭时间，减少大涌流，以保护电机绕组免受损坏，从而扩大系统的可靠性和寿命。

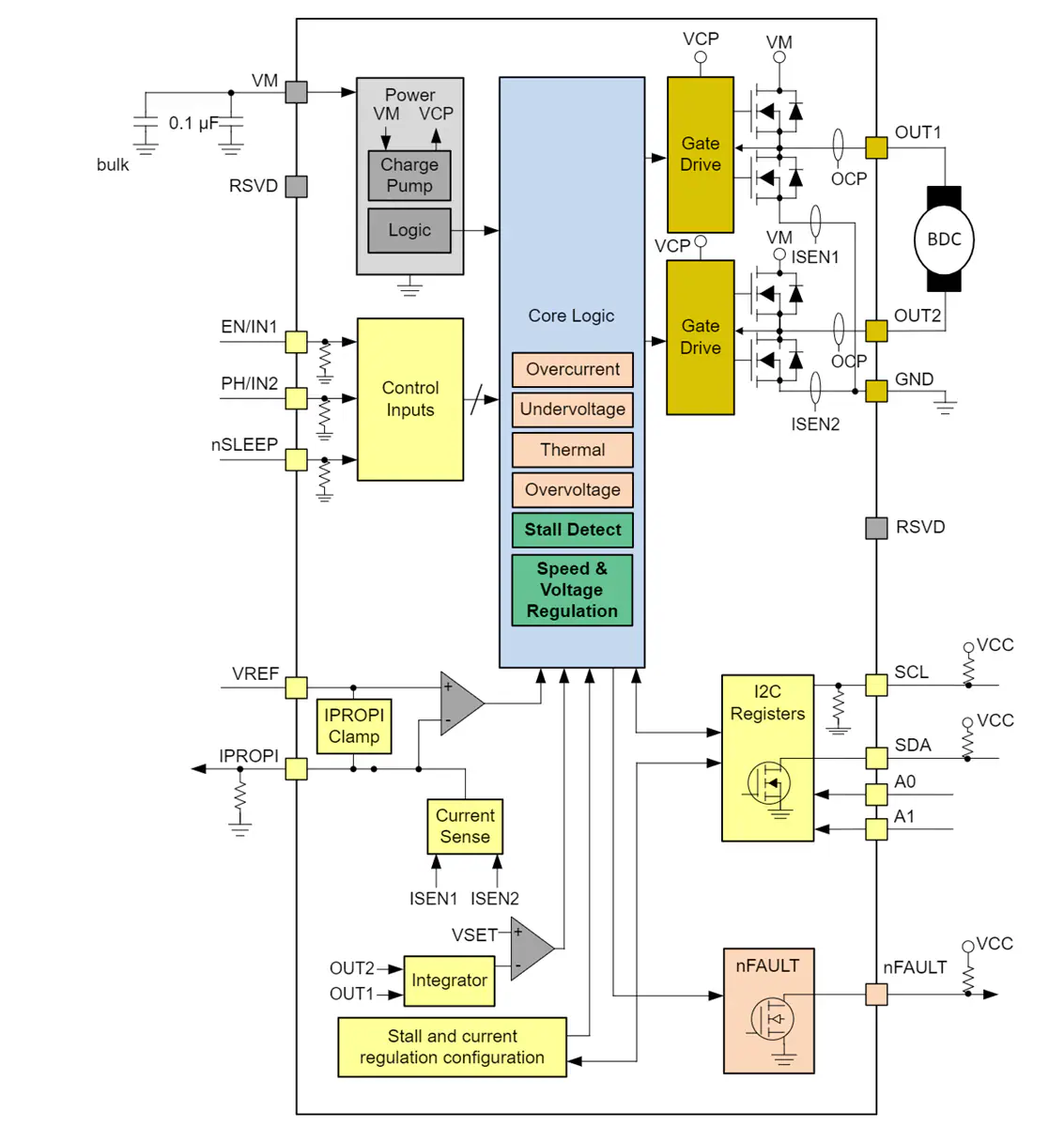

内部电流镜加强电流传感和调节。这种实现消除了对大功率分流电阻的需求，节省了电路板面积，降低了系统成本。IPROPI电流感测输出允许微控制器检测电机失速或负载条件的变化。使用VREF引脚，该设备可以在启动和高负载事件期间调节电机电流，而无需与微控制器交互。TI DRV8235支持无传感器电机失速检测并向微控制器报告。
