摘要： 设备采用半双工和全双工RS-422/RS-485收发器，±70V故障保护。

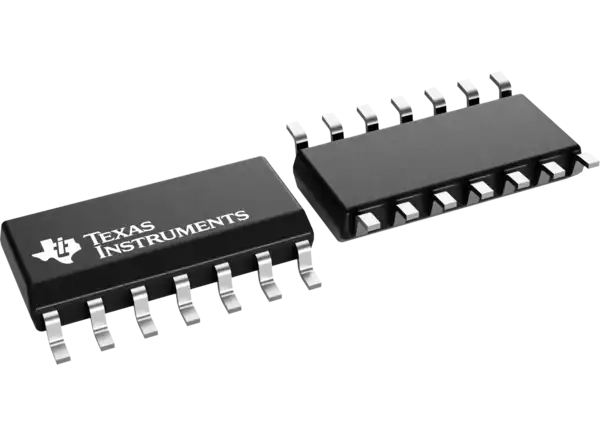

德州仪器THVD24xV RS-422/RS-485收发器是半双工和全双工RS-422/RS-485收发器，±70V故障保护。这些器件使用3V至5.5V总线侧电源和1.65V至5.5V逻辑信号接口电源。这些器件具有摆压速率选择功能，使它们能够根据单反引脚设置在两个最大速度下使用。
这些德州仪器THVD24xV器件通过集成IEC ESD保护，消除了对外部系统级保护组件的需求。由于±25V输入共模范围的扩展，在大接地回路电压存在的情况下，可以在更长的电缆运行长度上进行可靠的数据通信。增强的250mV接收机迟滞提供高噪声抑制。此外，当输入打开或短路时，接收器的故障安全功能可确保逻辑高电平。
满足或超过TIA/EIA-485A和TIA/EIA-422B标准的要求
3V至5.5V RS-485供电电压
差分输出超过2.1V与5V电源兼容的PROFIBUS
1.65V至5.5V逻辑信号接口电源
单反引脚可选的数据速率
THVD2410V, THVD2412V: 250kbps和1Mbps
THVD2450V, THVD2452V: 20Mbps和50Mbps
总线I/O保护
±70V直流母线故障
±16kV HBM ESD
半双工装置:±15kV IEC 61000-4-2接触和气隙放电
全双工装置:±8kV IEC 61000-4-2接触和气隙放电
±4kV IEC 61000-4-4快速瞬态突发
半双工和全双工设备有两种速度等级
扩展环境温度范围-40℃至125℃
±25V扩展工作共模范围
增强接收机滞回，抗噪声
低功耗
小于5µA的低关机电源电流
工作时静态电流小于5.3mA
无故障的上/下电热插件功能
打开，短，和空闲总线故障安全
热关机
1/8单位负载(最多256个总线节点)，-7V至12V共模范围
小型3mm x 3mm VSON封装，以节省电路板空间，或14-SOIC的插入式兼容性
马达驱动器
工厂自动化与控制
暖通空调系统
楼宇自动化
电网基础设施
用电计量装置
过程分析
视频监控
