摘要： 故障保护，全双工，RS-422/RS-485收发器在单个3V至5.5V电源上工作。
德州仪器THVD24x2全双工RS-485收发器是±70V故障保护，全双工，RS-422/RS-485收发器，工作在单个3V至5.5V电源上。在所有操作模式中，总线接口引脚都可以防止过电压。该功能可确保在恶劣的工业环境中实现可靠的通信。
这些收发器通过集成IEC ESD保护，消除了对外部系统级保护组件的需求。扩展的±25V输入共模范围确保在更长的电缆运行长度和/或在大接地回路电压下可靠的数据通信。增强的250mV接收机迟滞提供高噪声抑制。此外，当总线输入打开或短路在一起时，接收器故障安全功能提供逻辑高电平。

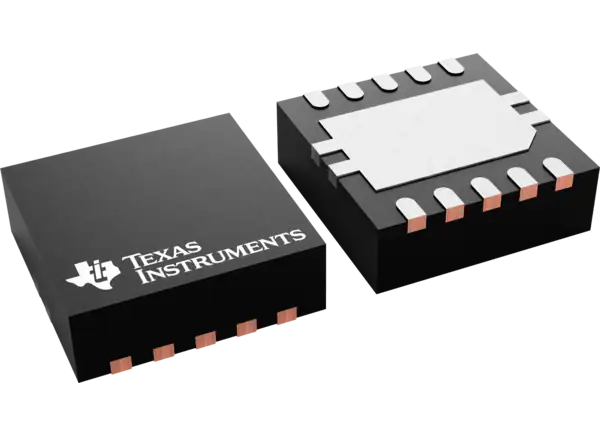

德州仪器THVD24x2器件采用小型、热效率高的VSON封装，适用于空间受限的应用。该器件的特点是环境温度从-40°C到125°C。
满足或超过TIA/EIA-485A和TIA/EIA-422B标准的要求
3V至5.5V供电电压
差分输出超过2.1V与5V电源兼容的PROFIBUS
总线I/O保护
±70V直流母线故障
±16kV HBM ESD
±8kV IEC 61000-4-2接触放电
±8kV IEC 61000-4-2气隙放电
±4kV IEC 61000-4-4快速瞬态突发
全双工设备提供双速等级
THVD2412在250kbps
THVD2442在20Mbps
扩展环境温度范围-40℃至125℃
±25V扩展工作共模范围
增强接收机滞回，抗噪声
低功耗
低关机电源电流小于10µA
工作时电流小于5.6mA
无故障的上/下电热插件功能
打开，短，和空闲总线故障安全
热关机
1/8单位负载(最多256个总线节点)，-7V至12V共模范围
小型3mm x 3mm VSON封装，节省电路板空间
马达驱动器
工厂自动化与控制
暖通空调系统
楼宇自动化
电网基础设施
用电计量装置
过程分析
视频监控
