德州仪器ADC12DLx500 12位模数转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-17

摘要： 样品高达500MSPS, 1.5GSPS和2.5GSPS(双模式)或高达1GSPS, 3GSPS和5GSPS(单模)。

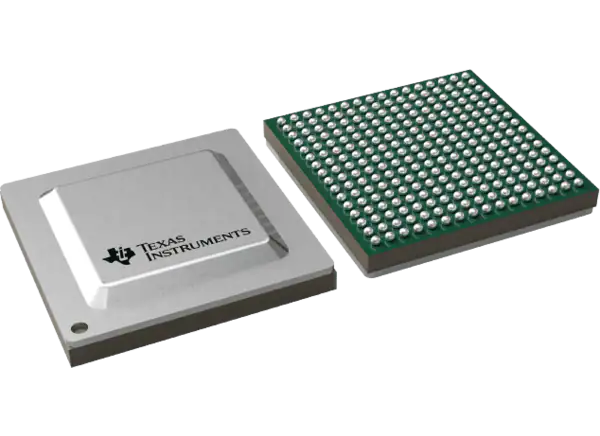

德州仪器ADC12DLx500 12位模数转换器(adc)是一种adc系列，可在双通道模式下采样高达500MSPS、1.5GSPS和2.5GSPS，在单通道模式下采样高达1GSPS、3GSPS和5GSPS。通道计数(双通道模式)和采样率(单通道模式)的可编程权衡允许开发灵活的硬件，以满足高通道计数和宽瞬时信号带宽应用的需求。

德州仪器ADC12DLx500采用低延迟、低电压差分信号(LVDS)接口，适用于对延迟敏感的应用，或者优先考虑LVDS的简单性。该接口使用多达48个数据对，4个双数据速率(DDR)时钟和4个频闪信号，分布在4个12位数据总线中。接口支持最高1.6Gbps的信令速率。频闪信号简化了跨总线和多个设备之间的同步。频闪是在内部生成的，可以在确定的时间通过SYSREF输入重置。通过创新的同步功能，如无噪音孔径延迟(TAD)调整和SYSREF窗口，进一步简化了多设备同步。

特性

ADC的核心

12位分辨率
单通道最高可达1GSPS、3GSPS、5GSPS
最高可达500MSPS、1.5GSPS、2.5GSPS双通道模式

低量级高次谐波的内部抖动
低延迟LVDS接口

总延迟小于10ns
最多48对1.6Gbps的数据
四个DDR数据时钟
频闪信号简化同步

本底噪声(无输入，V(FS) = 1V(PP-DIFF))

双通道模式:-143.5，-148，-149.8dBFS/Hz
单通道模式:-146.2，-150.3，-152.2dBFS/Hz

缓冲模拟输入与V(CMI)为0V

8GHz模拟输入带宽(-3dB)
0.8V(PP)满量程输入电压(V(FS)，默认)

无噪声孔径延迟(TAD)调节

19fs步进精确采样控制
简化同步和交错
温度和电压不变延迟

易于使用的同步功能:

自动SYSREF计时校准
样本标记的时间戳

功耗支持2.6W、2.8W、3W

应用程序

示波器和数字化仪
电子战(SIGINT, ELINT)
飞行时间和激光雷达距离测量

微波回程
汽车雷达测试仪
光谱法

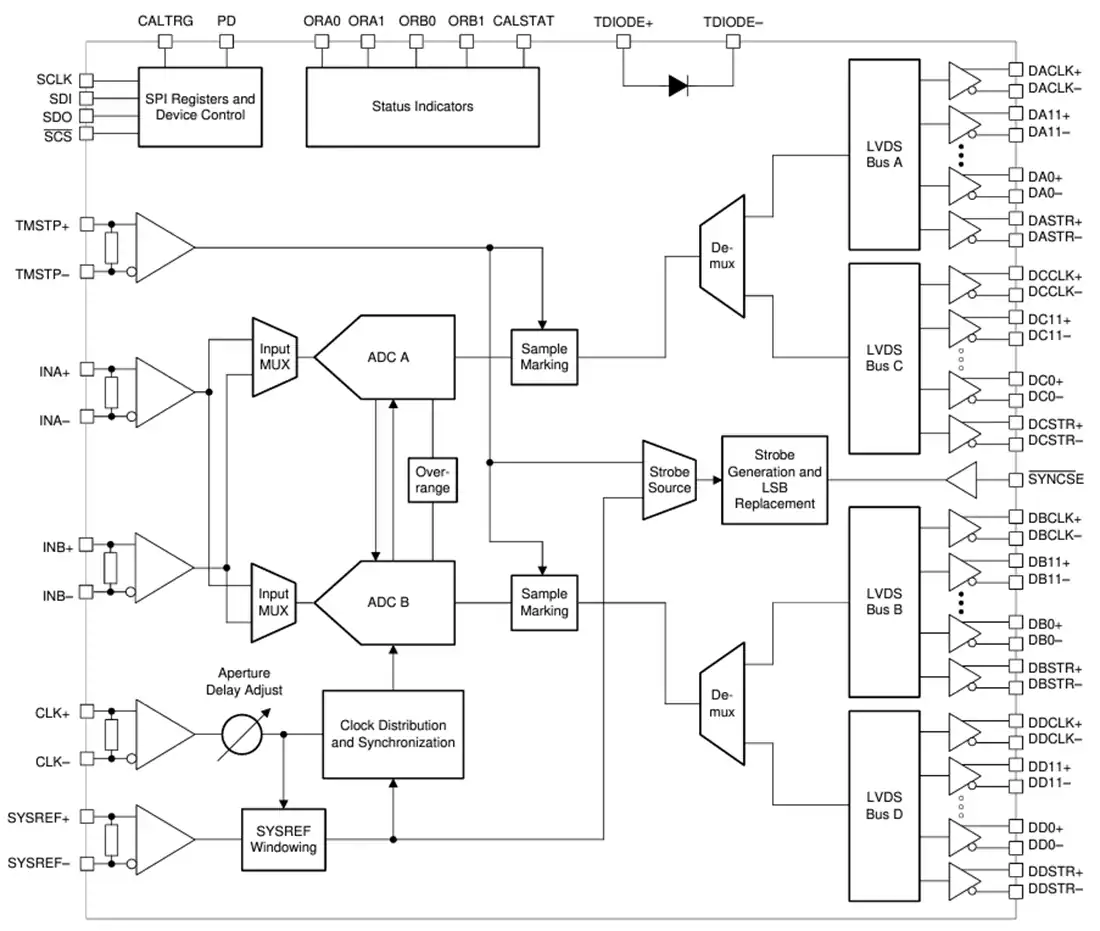

功能框图
