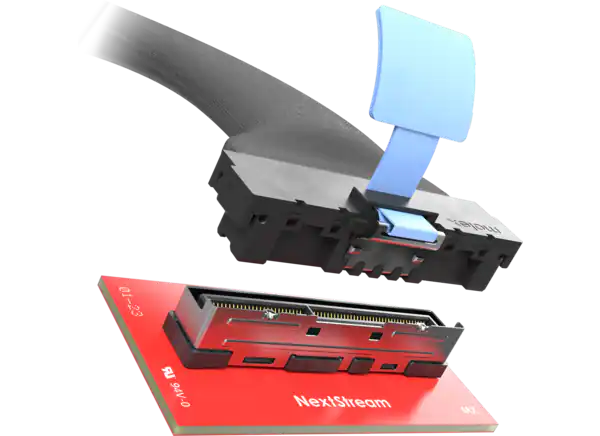

Molex NextStream连接器系统的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-17

摘要： 具有高达64Gbps的高速数据传输速率PAM-4和PCIe Gen 6标准。

Molex NextStream连接器系统具有高达64Gbps的高速数据传输速率PAM-4和PCIe第6代标准，是数据密集型应用的理想选择。连接器系统提供了一个内部有源重新驱动通道，可以改善长距离的信号损耗性能和系统增益等级，这在低延迟数据使用中至关重要。NextStream系列通过升级到PCIe Gen 7的能力提供面向未来的系统，具有128Gbps的PAM-4数据速率，允许用户灵活性和增长。Molex NextStream连接器系统拥有38到154个电路，支持标准化应用和协议。连接器系统可确保各种应用的信号完整性(SI)，包括人工智能(AI)基础设施、服务器、数据存储、网络和消费设备。

特性

为面向未来的系统提供可升级的高速性能
最高可达64Gbps的PAM-4高速传输速率
可升级到PCIe Gen 7，具有128Gbps的PAM-4数据速率
支持标准化的应用程序和协议

PCIe Gen 6
NVMe-EDSFF
CXL
UPI 2.0
(OCP DC-MHS

在空间受限的应用程序中实现高性能
改善信号损耗性能和系统增益
集成有源重驱动通道
通过完全覆盖的电缆插头外壳确保良好的SI
简化操作器安装
减少错配错误
SFF-TA-1035外形小巧
11.9mm x 30.4mm x 0.6mm尺寸
通过无铅认证

应用程序

服务器/存储

云计算
超大规模数据中心
人工智能基础设施
开关
服务器
JBOM系统

网络

底盘应用程序
插入器卡
路由器

消费者

互联家庭系统
物联网设备

规范

作为PCIe渠道

X4 / X6(42页)
×8 / X12 (80 p)
乘16 X20 (130 p)
X20的/ X24 (160 p)

850欧姆阻抗
12V(AC)每个触点的最大电压
每个触点最大电流1.1A
Latch-fixed锁
在80个销上最大配合力为54N
50N min闩锁保持力

28AWG至32AWG线规范围
分立和带状双绞线电缆
直，直角向下，右出口，和左出口电缆插头类型
垂直和直角插座类型
38到154个可用电路
250循环的最大耐久性
连结控制协定住房
铜合金触点
工作温度范围-40℃~ +80℃

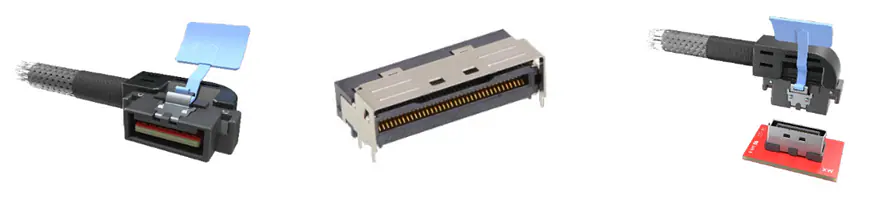

产品概述
