摘要： 一个充电器模块评估bq25308，一个3A 17V同步开关模式降压电池充电器。

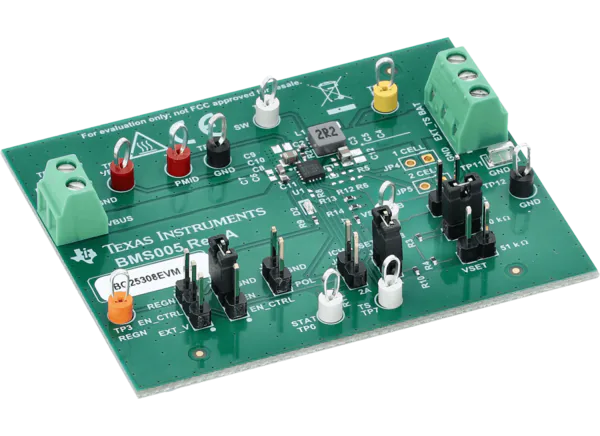

德州仪器bq25308EVM充电器评估模块(EVM)是一个完整的充电器模块，用于评估bq25308设备。德州仪器bq25308是一款高度集成的3A独立1节，17V, 1.2MHz同步开关模式降压电池充电器。
用于连接外部电源，负载和电池模拟器，热敏电阻或真正的电池组的旋入端子块
单输入支持输入适配器
输入电压动态电源管理(VINDPM)

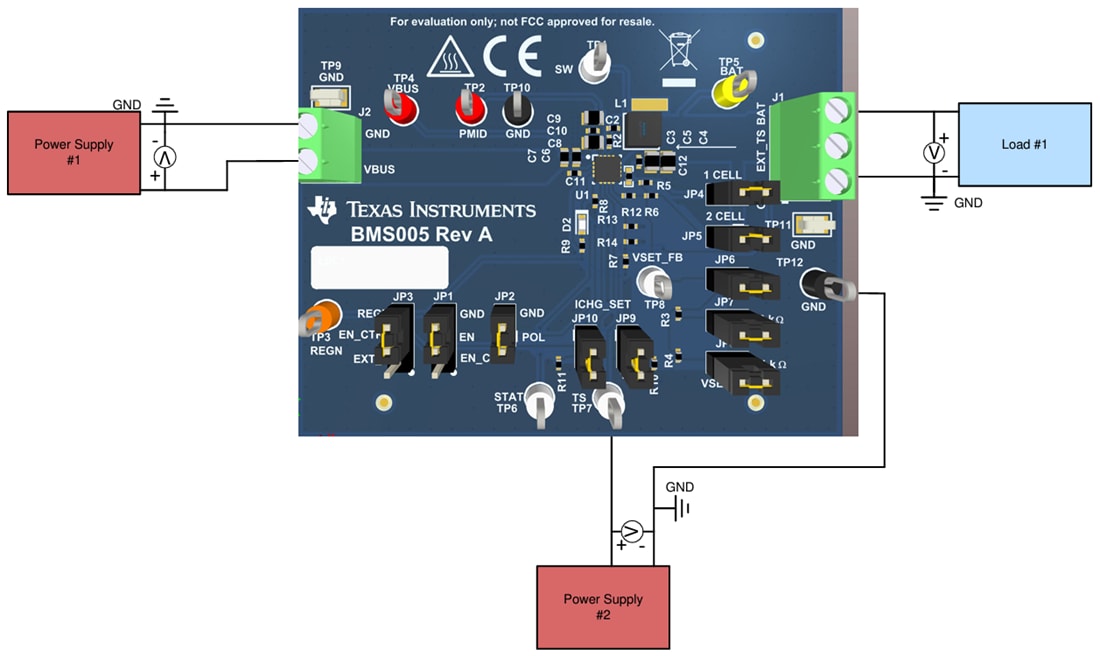

该电路设计经过了测试，并包括一个带有示例测试设置的用户指南
1号电源(PS1)
需要能够在3A电压下提供5V电压的电源
虽然该部件可以处理更大的电压和电流，但在此过程中不需要更大的电压和电流
2号电源(PS2)
需要能够在1A时提供5V的电源
负载1(四象限电源，恒压小于4.5V)
Kepco负载，BOP, 20-5M, DC 0至±20V, 0至±5A(或更高)
备选选项- 0-20V / 0-5A，大于30W的直流电子负载设置为恒压负载模式
米
4x- Fluke 75万用表(等效或更好)
