摘要： 评估系统为bq2575，一种具有4.2V至60V宽输入范围的降压控制器。

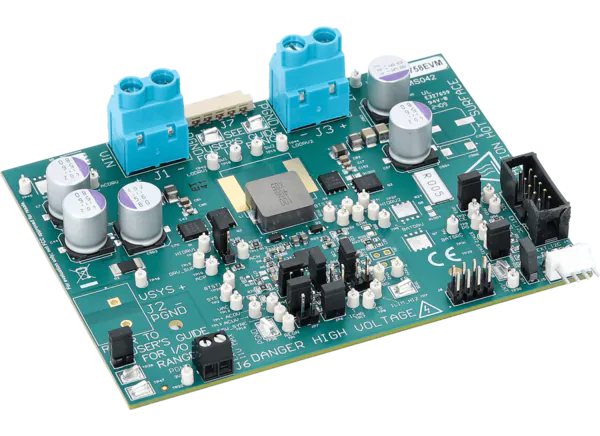

德州仪器bq25758EVM控制器评估模块(EVM)是bq25758 IC的评估系统。bq25758 IC是一款降压式控制器，具有4.2V至60V的宽输入范围，高达60V的宽输出电压范围，双向功能，IC支持从5V到48V的全范围USB PD 3.1 EPR，功率为240W。该器件在宽电压范围内提供高效率的DC/DC转换。该器件集成了buck-boost转换器的所有环路补偿，提供了一种易于使用的高密度方法。
德州仪器bq25758EVM不包括EV2400或USB2ANY接口设备，也不为数字接口提供任何电气隔离。必须单独订购EV2400或USB2ANY来评估bq25758EVM，并且在PC和评估模块板之间的接口时必须考虑电气安全问题。当评估模块通过数字接口与PC连接时，建议使用带隔离边界的数字隔离器。
输入电压范围4.2V ~ 60V，输出电压范围0V ~ 60V
输出电压精度±2%
输入输出电流调节精度±3%
I(2)C控制，配置灵活
USB-PD PPS支持两个电源方向
Buck-Boost或Buck-only模式

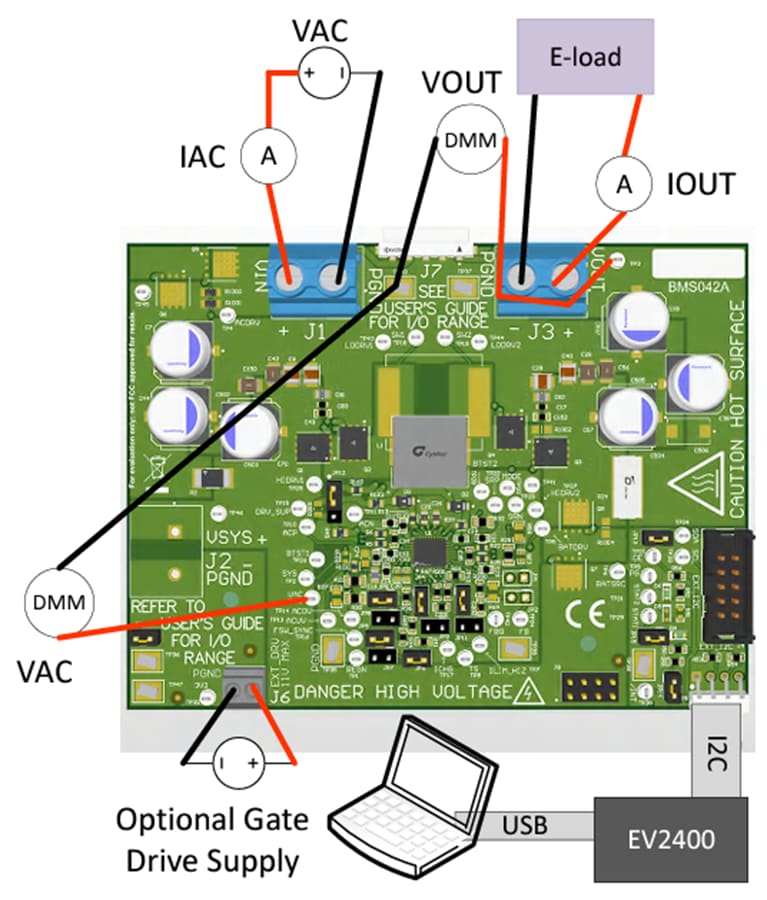

电力供应
需要一个能够在8A时提供40V电源的电源
虽然该部件可以处理更大的电压和电流，但此过程不需要更大的功率水平
米
6个福禄克75万用表(同等或更好)或
三个等效电压表和三个等效电流表
负载# 1
负载:Kikusui PLZ164WA 0-150V, 0-33A或同等负载
电脑
至少有一个USB接口和USB数据线的电脑
EV2400通讯套件
软件
下载并正确安装bqStudio
