Microchip Technology PD-9501GC-SP IEEE802.3bt 60W千兆PoE Midspan的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 用于当前和新兴大功率应用的远程供电的单端口解决方案。

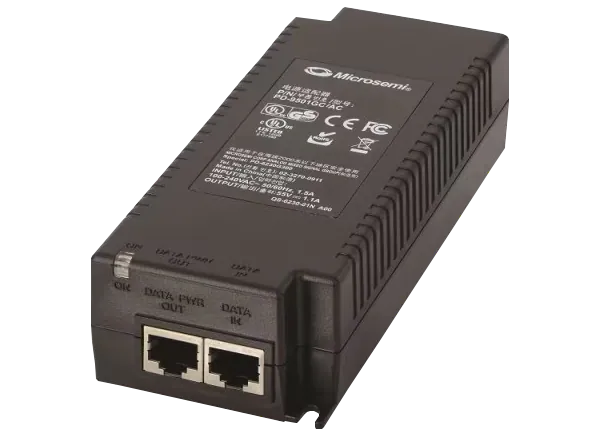

Microchip Technology PD-9501GC-SP IEEE802.3bt 60W千兆PoE Midspan是一种单端口解决方案，用于当前和新兴的高功率应用的远程供电。PD-9501GC专为IEEE 802.11n和IEEE 802.3bt接入点、Pan-Tilt-Zoom (PTZ)和圆顶摄像机、IP视频电话、瘦客户端和其他功率为60W的大功率以太网终端供电。这些设备还向后兼容，可以安全地与任何IEEE 802.3af/at终端(如VoIP电话、IP摄像机和无线LAN接入点)一起使用。它可以为现有的10/100Base-T和千兆设备供电，例如无线IEEE 802.11n接入点。PD-9501GC-SP提供所有4对电源，同时向后兼容IEEE 802.3af和IEEE 802.3at供电设备。

特性

支持IEEE 802.3bt Type 3标准pd
IEEE 802.3af/at向后兼容
保证4对以上60W输出功率
支持10/100/1000Base-T应用
安全，因为低功耗设备只接收所需的功率

即插即用安装
自动检测和保护非标准以太网终端
紧凑的设计适合于WLAN接入点和IP摄像机安装

应用程序

IEEE 802.11n和IEEE 802.3bt接入点
无线局域网接入点
泛倾斜变焦(PTZ)和圆顶摄像机
IP摄像头和IP可视电话

VoIP电话
瘦客户机
大功率以太网终端

规范

1 x港口
10/100/1000Mbps数据速率
交流输入功率要求

100V(AC) ~ 240V(AC)输入电压
1.5A交流输入电流
50/60Hz交流频率

60W用户端口功率
PoE (power over ethernet)输出

1/2(-)和3/6(+)数据对
7/8(-)和4/5(+)备用对
55V(DC)标称输出电压

151mm × 62mm × 38mm(长×宽×高)尺寸
净重500克
连接器

保护注册插孔- 45
EIA 568A和568B

指标

双蓝
4x双绿色
黄色交流电源系统指示灯
通道功率指示

环境

60W时-10℃~ +40℃
-10℃~ +55℃，30W
工作环境温度范围
最大工作湿度90%
-1312英尺至10000英尺工作高度范围

1年保修
在+25°C的MTBF下工作24万小时
额定热值34BTU/Hr
符合IEEE 802.3bt法规要求
电磁发射和抗扰度

FCC Part 15, B类
EN 55032 B级
EN 55035
VCCI

UL/IEC/EN 62368-1安全性
