Microchip Technology PD77728 8端口PoE PSE控制器/管理器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： Microchip第七代IEEE 802.3bt以太网供电(PoE) PSE系列的一部分。

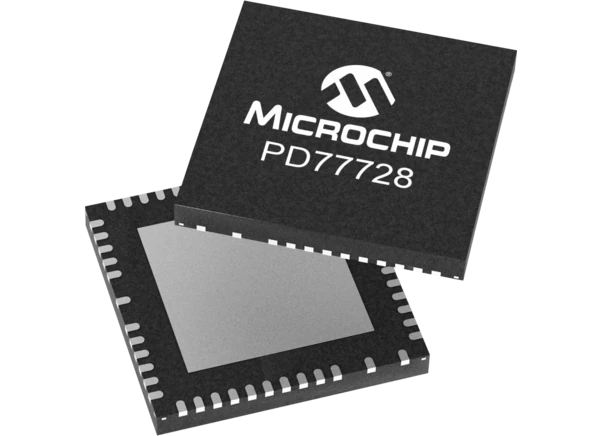

Microchip Technology PD77728 8端口PoE PSE控制器/管理器是Microchip第七代IEEE 802.3bt标准以太网供电(PoE)电源设备(PSE)系列的一部分。该器件是一个完全集成的8端口PoE控制器，以及集成场效应晶体管(FET)开关和电流检测电阻的PoE管理器。最多可级联12个设备，提供48个4对端口。根据IEEE的规定，该设备支持PoE供电设备(PD)检测、分类、上电和保护，以及传统/预标准PD检测。Microchip Technology PD77728提供过载、欠载、过压、过温、短路等实时保护，并可在独立模式下运行。该器件采用56针8mm × 8mm QFN封装。

特性

支持IEEE 802.3bt标准
支持的PD类型

1型、2型pda (802.3af、802.3at)
单签名(类型1-4)pd
双签名(Type 3和Type 4) pd
预标准(传统)4对pd
支持不兼容的和遗留的pd

4倍操作模式

控制器模式与PD77020 PSE电源管理控制器一起使用
半自动模式
托管自动模式
非托管自动模式

设备

独立设备支持多达8个2对端口或4个4对端口和任何4对/2对组合
每端口集成场效应管，感测电阻，和端口二极管
160毫欧总端口阻力
设备全负荷功耗≤2W
两个电源导轨(55V和3.3V)，最大的电源效率
保证4对输出功率大于90W
支持OSS (oversupply Signal)
AutoClass支持
支持快速永久PoE
MarkHold功能支持
主机接口通过I(2)C通信

级联多达12个设备，支持96x 2对端口或48x 4对端口和任何4对/2对组合
实时保护(RTP)
测量

端口电压和电流测量
准确的主功率测量

飙升

最高10kV符合IEC61000-4-5-2014
每台ITU-T K.21最高6kV
浪涌高达2kV，不需要额外的组件符合IEC61000-4-5-2014
浪涌符合，ITU-T K.21, GR1089, IE61000-4-5-2014, EN55024

物理特性

环境温度范围-40℃~ +85℃
56针8mm × 8mm QFN封装与热垫
湿度敏感等级(MSL
通过无铅认证

应用程序

交换机和路由器适用于企业，中小型企业，SOHO和商业市场
照明市场的开关
坡喷油器

规范

47.5W双对电源
95W 4对电源
1.185A最大电流
最大功耗2.0W
0.160欧姆典型总通道阻力

50k欧姆 ~ 70k欧姆端口电阻范围
47nF至22nF端口电容范围
最大支持输出功率100W
典型浪涌时间为65ms
8端口
