德州仪器tmcs - a适配器- evm传感器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 便于快速，方便地使用tmcs隔离霍尔效应精密电流感监测仪。

德州仪器TMCS-A-ADAPTER-EVM传感器评估模块(EVM)旨在使用DVG, DVF或DZP封装，方便快速，方便地使用tmcs隔离霍尔效应精密电流感测监视器。该评估模块允许用户通过霍尔输入侧推送高达90A的电流，同时通过隔离屏障测量隔离输出。德州仪器TMCS-A-ADAPTER-EVM由单个未填充的PCB组成，其位置用于填充测试点和用于设备评估的断线引脚。PCB焊盘重叠，因此任何DVG, DVF或DZP TMCS部件都可以与TMCS- a - adapter - evm一起使用。本评估板不包括TMCS霍尔效应隔离电流传感器样品。要测试的传感器必须单独订购才能使用此评估模块。

特性

在所有灵敏度和测量范围内评估DVG、DVF和DZP封装的TMCS器件

TMCS1123
TMCS1126
TMCS1126-Q1
TMCS1133

测试点和头引脚允许方便地访问所有设备引脚
组件垫允许适当的电源旁路
大型铜板有助于散热
耳型连接器将EVM连接到承载高达90A的载流引线

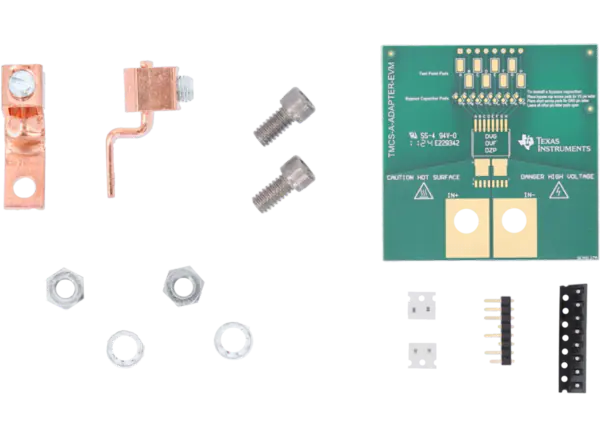

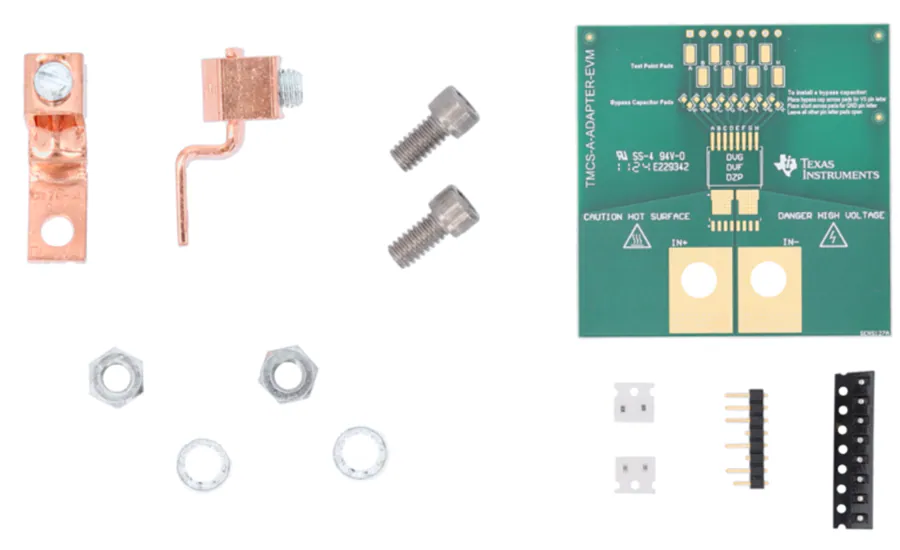

包内容

tmcs - a -适配器- evm印刷电路板
1个陶瓷电容，0.1uF, 100V， +/-10%， X7S, AEC-Q200等级1,0603尺寸CGA3E3X7S2A104K080AB
两个电阻器0欧姆， 5%， 0.125W, 0603尺寸MCT06030Z0000ZP500
8个微型测试点，SMT 5015
一个100mil头，8x1 TH 800-10-008-10-001000

两个矩形耳端子连接器，接地1/4螺柱
两个中等强度钢六角螺母
两个钝化18-8不锈钢盘头内六角螺钉1/4"-20螺纹尺寸，1/2"长
两个镀锌钢外齿锁垫圈，用于M6螺钉尺寸，6.4mm内径，11mm外径

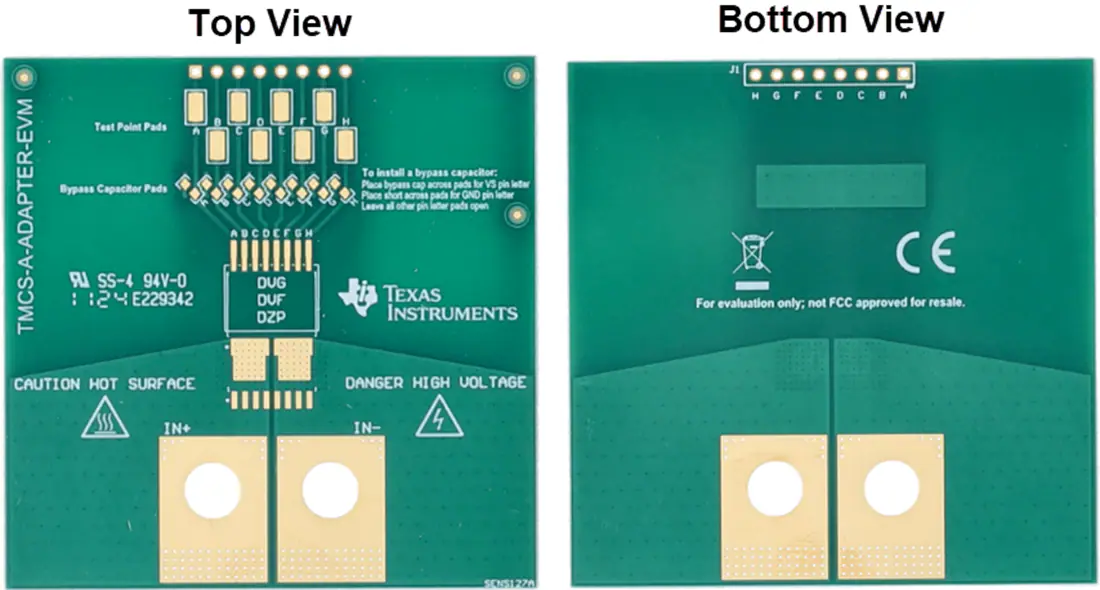

板布局
