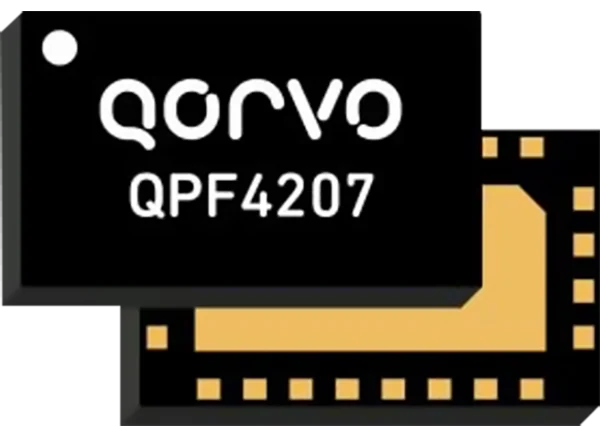

QORVO QPF4207

Qorvo QPF4207 Wi-Fi 7前端模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 适用于Wi-Fi 7 (802.11be)系统，外形小巧，可最大限度地减少布局面积。

Qorvo QPF4207 Wi-Fi 7前端模块是Wi-Fi 7 (802.11be)系统的理想选择，具有小尺寸，可最大限度地减少布局面积。Qorvo QPF4207模块优化了5V电源电压下的性能。该器件降低了功耗，使其成为利用数字再失真实现高线性输出功率和RF链吞吐量的系统的理想选择。该模块集成了一个带RF输出的耦合器，用于DPD反馈训练，并提供低损耗的备用反馈路由选项。QPF4207将2.4GHz功率放大器(PA)、单极双掷开关(SP2T)、耦合器结构和可旁路多模低噪声放大器(LNA)集成在一个器件中。

特性

2412MHz ~ 2484MHz频率范围
P(SAT) = +32dBm
纠正DEVM

P(OUT) = +22dBm MCS13 HE20 -43dB动态EVM
P(OUT) = +23dBm MCS11 HE20 -38dB动态EVM
P(OUT) = +24dBm MCS8 VHT20 -35dB动态EVM
P(OUT) = +26dBm MCS7 HT20 -30dB动态EVM
P(OUT) = +27dBm符合MCS0 HT20频谱掩码

优化+5V操作
1.75W直流电源+27dBm
32dB Tx增益
1.7dB噪声系数
15.5/3.5dB Rx增益和7dB旁路损耗
在Rx路径上5GHz到7GHz的抑制大于17dB
集成射频耦合器和直流对数功率检测器

应用程序

访问点
无线路由器
住宅网关

客户端设备
物联网(IoT)

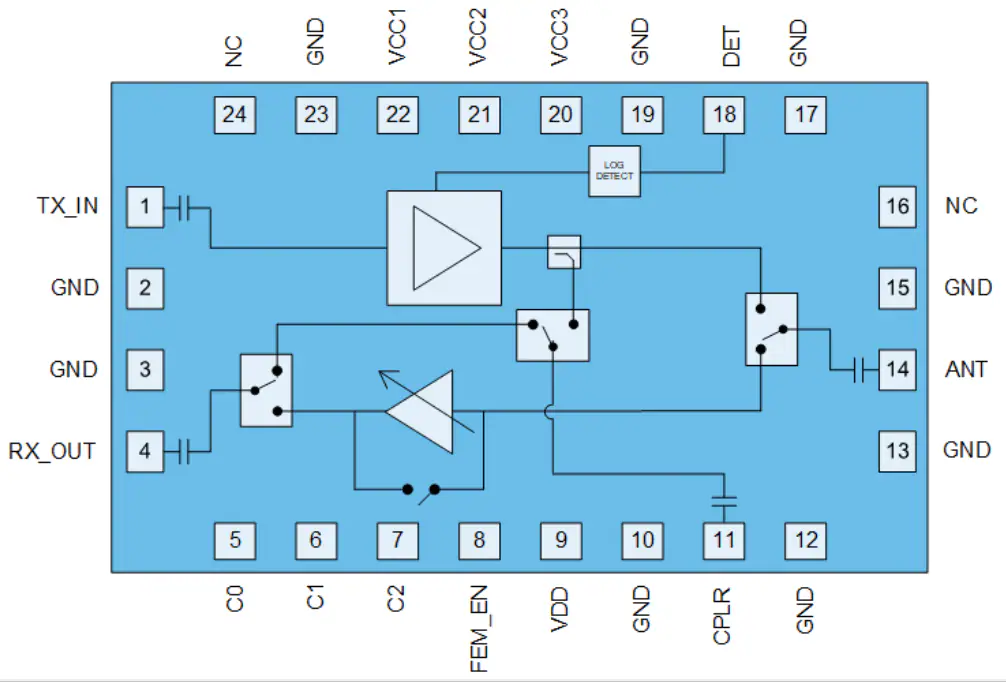

框图
